FILCOTEN pro V 100

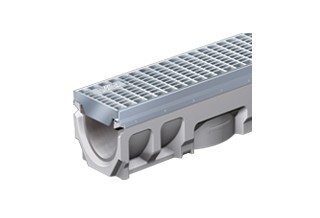

FILCOTEN pro V 100 е отводнителен улей от олекотен фибробетон със защитен кант от стомана поцинкована за клас на натоварване до Е600 съгласно БДС EN 1433.
Възможност за вграден наклон от 0,5% на улея.
Номинална широчина: 100 мм
Строителна широчина: 138 мм
Строителна височина:от 142 до 195 мм
Решетки: SV - без болтово заключване.
По избор хоризонтални улеи с и без наклон.
Клас натоварване: А15 до Е600

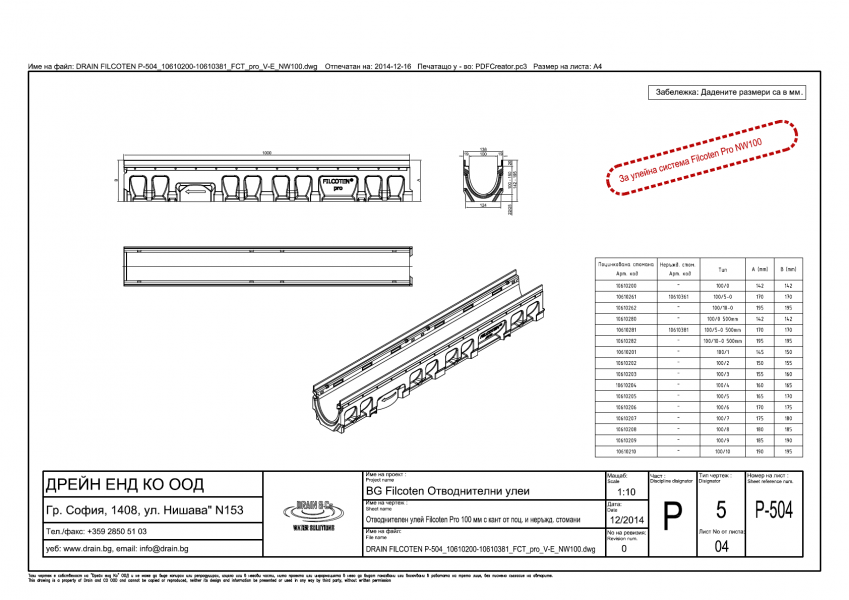

FILCOTEN pro V с номинален размер 100 мм
|
Арт. № |
Описание |
НШ, мм |
№ |
Наклон/Отвор |
Стр. в-на |
Дължина |
Тегло |
Пак. |
|
в мм |
в мм |
kg/бр. |
бр. |
|||||
|
10610200 |
FILCOTEN pro V NW 100 Nr. 0, без наклон |
100 |
0 |
без наклон |
142 |
1000 |
18.3 |
30 |
|
10610201 |
FILCOTEN pro V NW 100 Nr. 1, с 0,5% наклон |
100 |
1 |
0,5% |
150 |
1000 |
18.6 |
25 |
|
10610202 |
FILCOTEN pro V NW 100 Nr. 2, с 0,5% наклон |
100 |
2 |
0,5% |
155 |
1000 |
19.3 |
25 |
|
10610203 |
FILCOTEN pro V NW 100 Nr. 3, с 0,5% наклон |
100 |
3 |
0,5% |
160 |
1000 |
20 |
25 |
|
10610204 |
FILCOTEN pro V NW 100 Nr. 4, с 0,5% наклон |
100 |
4 |
0,5% |
165 |
1000 |
20.6 |
25 |
|
10610205 |
FILCOTEN pro V NW 100 Nr. 5, с 0,5% наклон |
100 |
5 |
0,5% |
170 |
1000 |
21.3 |
25 |
|
10610206 |
FILCOTEN pro V NW 100 Nr. 6, с 0,5% наклон |
100 |
6 |
0,5% |
175 |
1000 |
21.9 |
20 |
|
10610207 |
FILCOTEN pro V NW 100 Nr. 7, с 0,5% наклон |
100 |
7 |
0,5% |
180 |
1000 |
22.6 |
20 |
|
10610208 |
FILCOTEN pro V NW 100 Nr. 8, с 0,5% наклон |
100 |
8 |
0,5% |
185 |
1000 |
23.3 |
20 |
|
10610209 |
FILCOTEN pro V NW 100 Nr. 9, с 0,5% наклон |
100 |
9 |
0,5% |
190 |
1000 |
23.9 |
20 |
|
10610210 |
FILCOTEN pro V NW 100 Nr. 10, с 0,5% наклон |
100 |
10 |
0,5% |
195 |
1000 |
24.6 |
20 |
|
10610261 |
FILCOTEN pro V NW 100 Nr. 5-0, без наклон |
100 |
5-0 |
без наклон |
170 |
1000 |
21.6 |
25 |
|
10610262 |
FILCOTEN pro V NW 100 Nr. 10-0, без наклон |
100 |
10-0 |
без наклон |
195 |
1000 |
24.9 |
20 |
| 10610264 | FILCOTEN pro V NW 100 Nr. 20-0, без наклон | 100 | 20-0 | без наклон | 245 | 1000 | 29.9 | |
|
10610270 |
FILCOTEN pro V NW 101 Nr. 0, с отвор за заустване, без наклон |
100 |
0 |
отвор без наклон |
142 |
1000 |
18 |
1 |
|

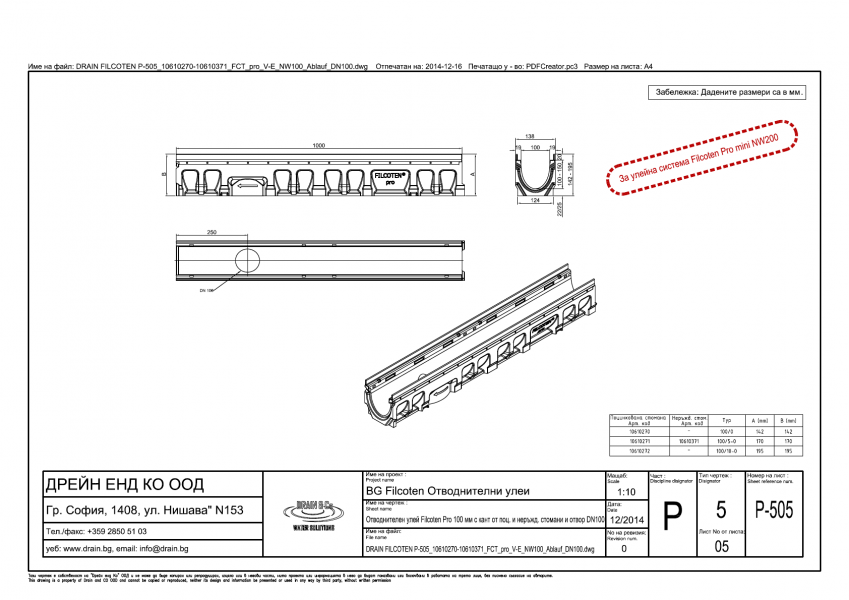

10610271 |
FILCOTEN pro V NW 101 Nr. 5-0, с отвор за заустване, без наклон |
100 |
5-0 |
без наклон |
170 |
1000 |
21.3 |
1 |
|
10610272 |
FILCOTEN pro V NW 101 Nr. 10-0, с отвор за заустване, без наклон |
100 |
10-0 |
отвор без наклон |
195 |
1000 |
24.6 |
1 |
|

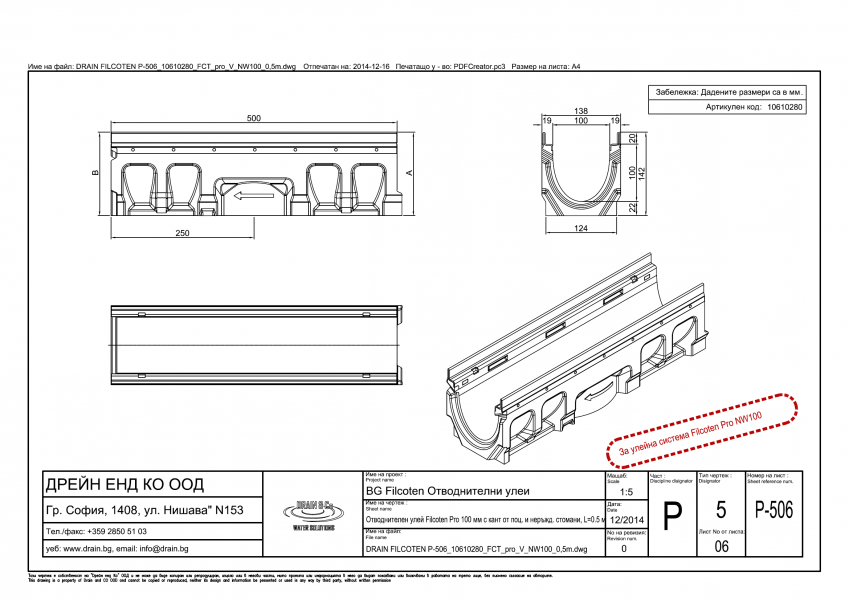

10610280 |
FILCOTEN pro V NW 100 Nr. 0, Д=500mm, без наклон |
100 |
0 |
без наклон |
142 |
500 |
9.6 |
1 |
Решетки с номинален размер 100 мм
|
Арт. № |
Описание |
Решетка |
Материал |
Размери |
Клас на нат-не |
Шлиц / Меш |
Kg/ |
Пак. |
Пол. площ |
|
|
БДС EN 1433 |
ш-на |
бр. |
на отвори |
|||||||
|
кв. мм |
||||||||||
|
17010220 |
Решетка МЕШ NW 100, 1000/122/20, меш 30/10, Клас B 125 kN, поцинк. (tec, pro) |
Решетка меш |
Поц. стомана |
1000/122 |
B 125 kN |
MW 30/10 |
2.78 |
120 |
980 |
|
|

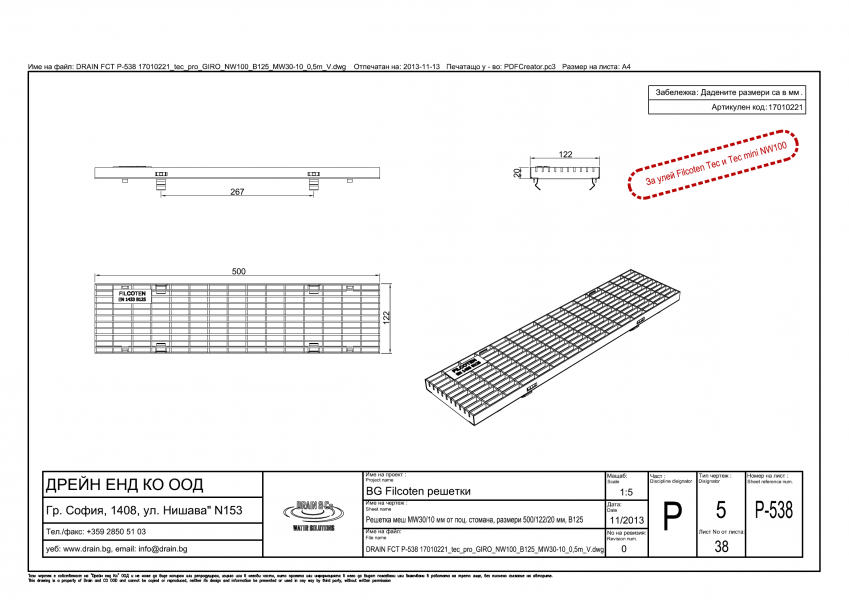

17010221 |
Решетка МЕШ NW 100, 500/122/20, меш 30/10, Клас B 125 kN, поцинк. (tec, pro) |
Решетка меш |
Поц. стомана |
500/122 |
B 125 kN |
MW 30/10 |
1.4 |
100 |
950 |
|
|
17010402 |
Решетка с отвори DN7.3 мм NW 100, 500/123/20, Клас С250 kN, пластмаса (tec, pro) |
Решетка COMBee |
Пластмаса |
500/123 |
C 250 kN |
Dm 7,3 |
1.14 |
120 |
290 |
|
|

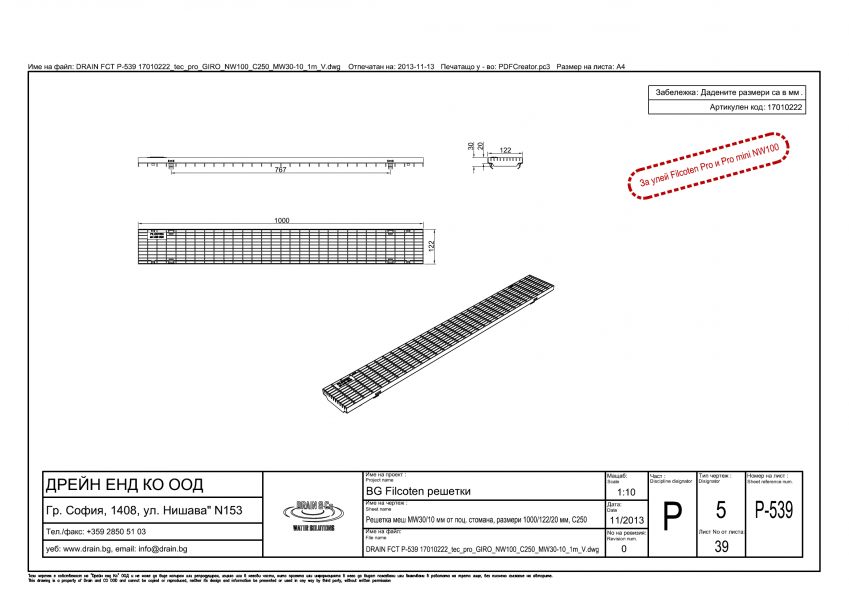

17010222 |
Решетка МЕШ NW 100, 1000/122/20, меш 30/10, Клас C 250 kN, поцинк. (tec, pro) |
Решетка меш |
Поц. стомана |
1000/122 |
C 250 kN |
MW 30/10 |
3.3 |
120 |
910 |
|
|

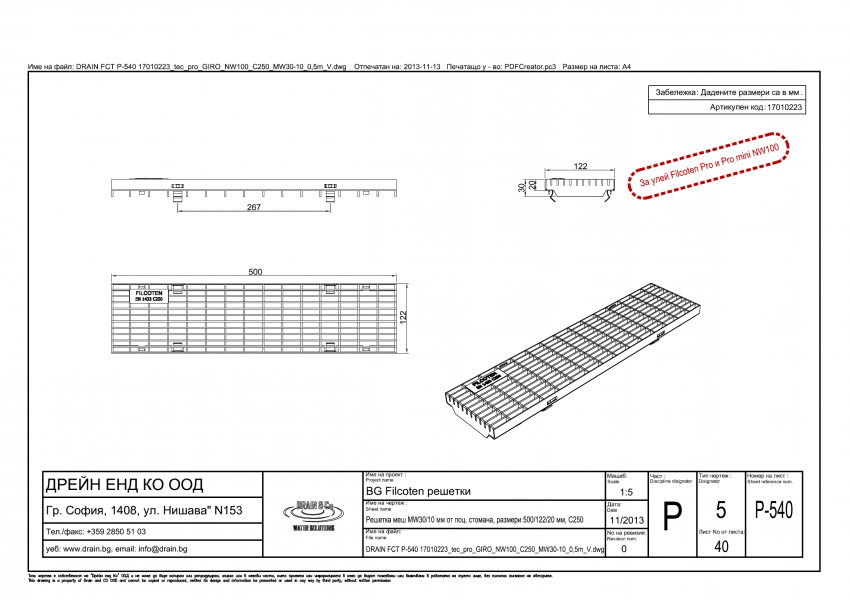

17010223 |
Решетка МЕШ NW 100, 500/122/20, меш 30/10, Клас C 250 kN, поцинк. (tec, pro) |
Решетка меш |
Поц. стомана |
500/122 |
C 250 kN |
MW 30/10 |
1.6 |
100 |
885 |
|
|

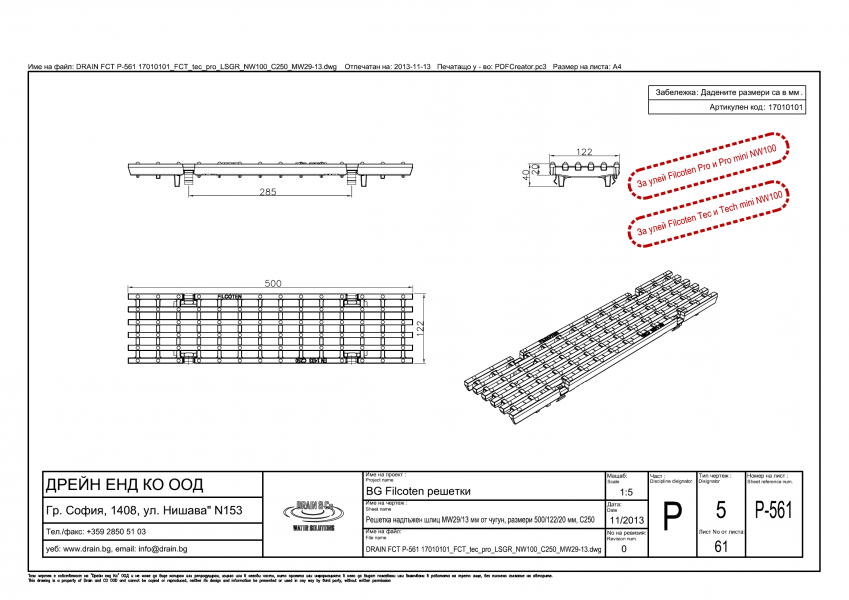

17010101 |
Решетка чугун надлъжен шлиц NW 100, 500/122/20, MW 29/13, Клас C 250 kN (tec, pro) |
Надл. шлиц |
Чугун |
500/122 |
C 250 kN |
MW 29/13 |
3.22 |
240 |
505 |
|
|

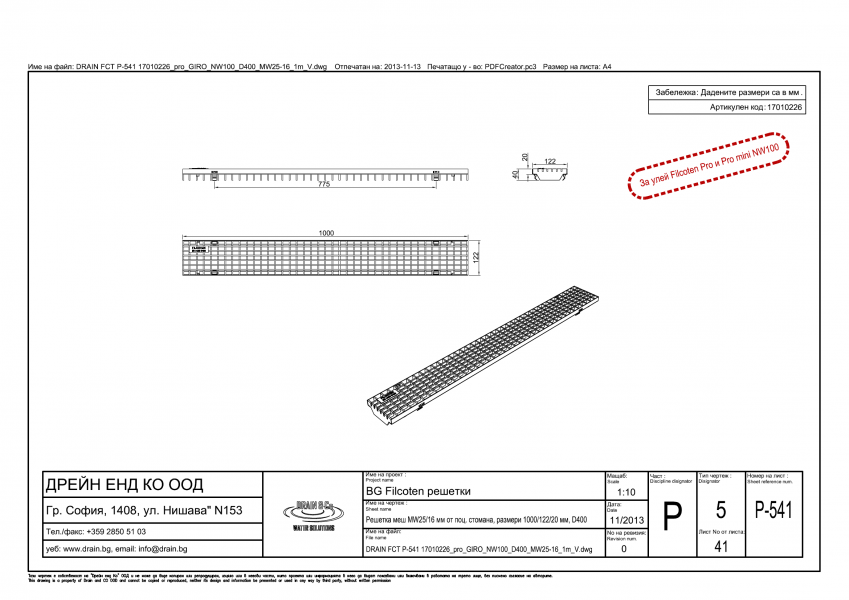

17010226 |
Решетка МЕШ NW 100, 1000/122/20, MW 25/16, Клас D 400 kN, поцинк. (pro) SV |
Решетка меш |
Поц. стомана |
1000/122 |
D 400 kN |
MW 25/16 |
7.4 |
1 |
780 |
|
|

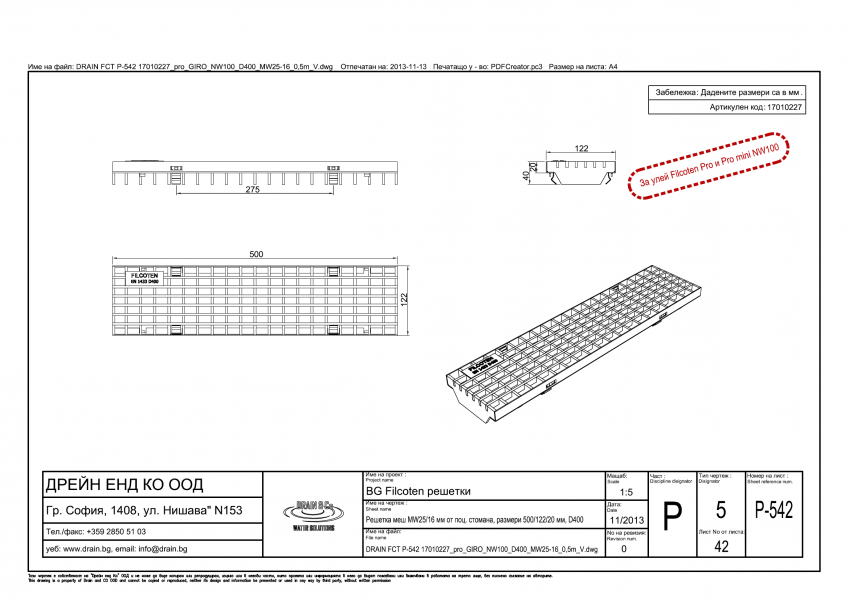

17010227 |
Решетка МЕШ NW 100, 500/122/20, MW 25/16, Клас D 400 kN, поцинк. (pro) SV |
Решетка меш |
Поц. стомана |
1000/122 |
D 400 kN |
MW 25/16 |
3.76 |
1 |
765 |
|
|

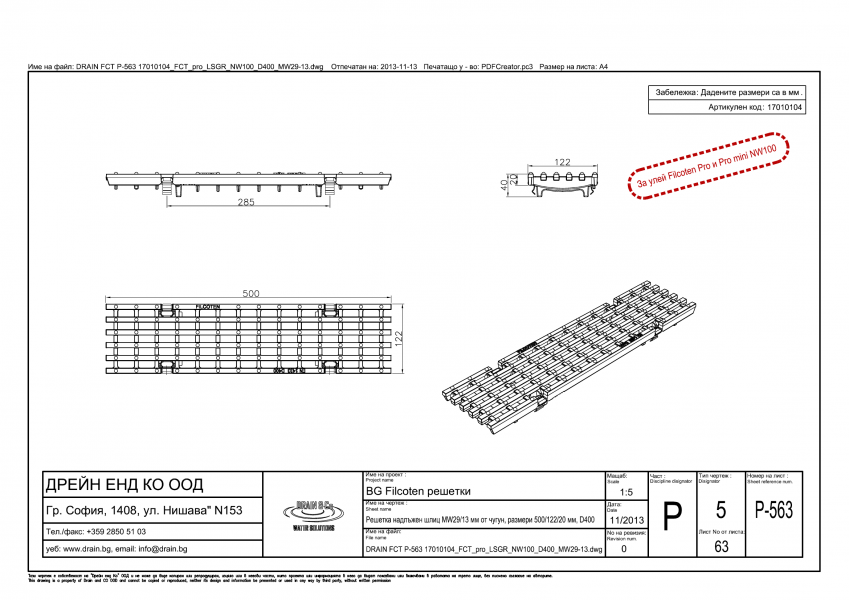

17010104 |
Решетка чугун надлъжен шлиц NW 100, 500/122/20, MW 29/13, Клас D 400 kN (pro) SV |
Надл. шлиц |
Чугун |
500/122 |
D 400 kN |
MW 29/13 |
3.4 |
240 |
495 |
|
|

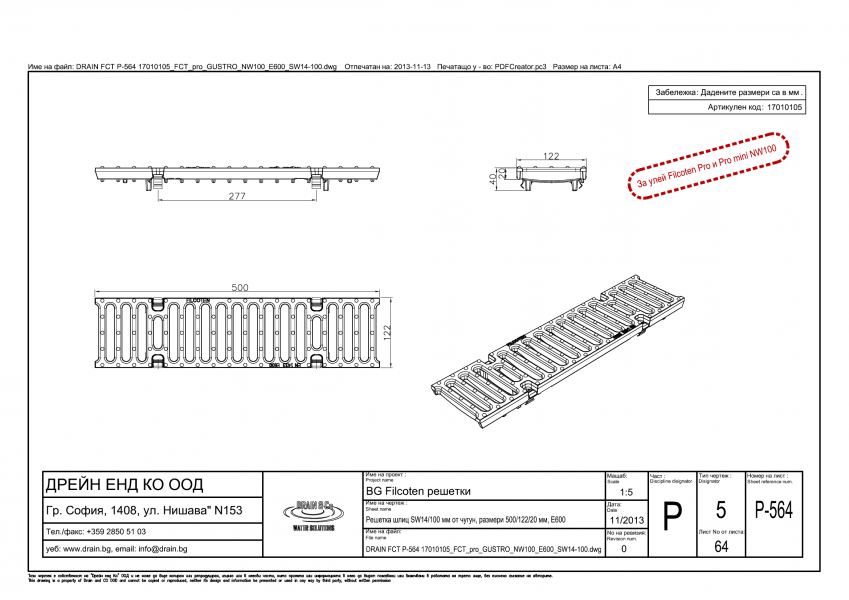

17010105 |
Решетка чугун шлиц NW 100, 500/122/20, SW 14/100, Клас E 600 kN (pro) SV |
Решетка шлиц |
Чугун |
500/122 |
E 600 kN |
SW 14/100 |
3.8 |
1 |
465 |
|
Принадлежности
|
Арт. № |
Описание |
|
10610290 |
FILCOTEN pro V Шахта NW 100, 500/145/600, вкл. KG-муфа DN100 |
|
19010230 |
Челна плоча NW 100, тапа, поцинк. (light Nr. 0-10, tec Nr. 0-10 pro Nr. 0-10) |
|
19010231 |
Челна плоча NW 100, с щутцер DN100, поцинк. (tec Nr. 0-10 pro Nr. 0-10) |
|
19010314 |
Челна плоча NW 100, с щутцер DN100, стомана неръждаема V2A (pro Nr. 0-10) |
|
22515 |
Кошница за едри отпадъци за FILCOTEN Шахта NW 100, пластмаса (light, tec, pro) |
|
30056 |
Воден затвор за Шахта DN 100 за преоборувдане (light, tec, pro) |
|
32087 |
Заключване против вандализъм за NW 100 (FILCOTEN tec, pro) |
