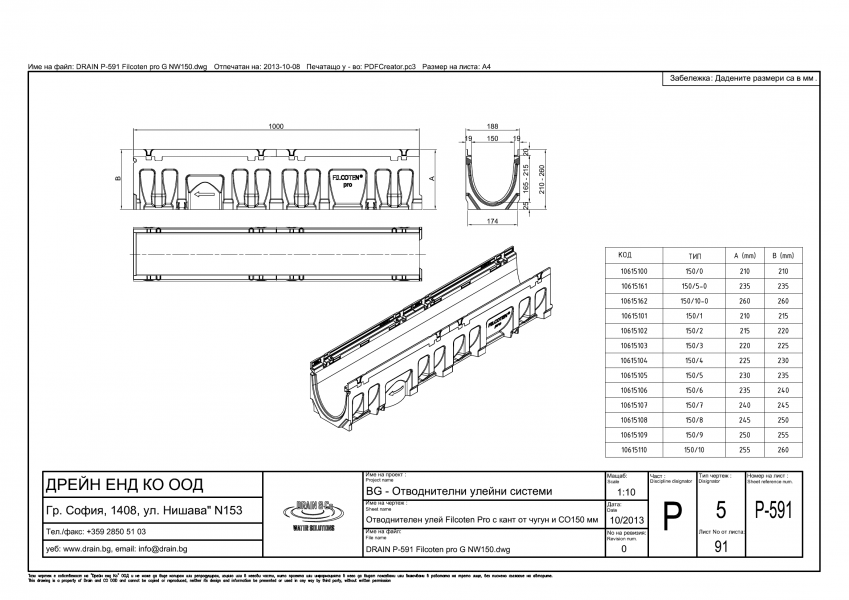

FILCOTEN pro G 150

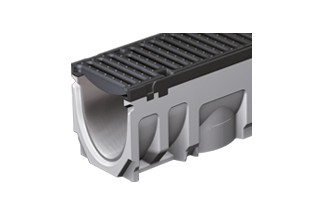

FILCOTEN pro G 150 е отводнителен улей от олекотен фазер-бетон със защитен кант от чугун за клас на натоварване до Е600 съгласно БДС EN 1433.
Възможност за вграден наклон от 0,5% на улея.
Номинална широчина: 150 мм
Строителна широчина: 188 мм
Строителна височина:от 210 до 310 мм
Решетки: SV - без болтово заключване и болтово заключване
По избор хоризонтални улеи с и без наклон.
Клас натоварване: А15 до Е600
FILCOTEN pro G с номинален размер 150 мм
|
Арт. № |
Описание |
НШ, мм |
№ |
Наклон/Отвор |
Стр. в-на |
Дължина |
Тегло |
Пак. |
|
в мм |
в мм |
kg/бр. |
бр. |
|||||
|
10615100 |
FILCOTEN pro G NW 150 Nr. 0, без наклон |
150 |
0 |
без наклон |
210 |
1000 |
31.1 |
20 |
|
10615101 |
FILCOTEN pro G NW 150 Nr. 1, с 0,5% наклон |
150 |
1 |
0,5% |
215 |
1000 |
31.5 |
1 |
|
10615102 |
FILCOTEN pro G NW 150 Nr. 2, с 0,5% наклон |
150 |
2 |
0,5% |
220 |
1000 |
32.3 |
1 |
|
10615103 |
FILCOTEN pro G NW 150 Nr. 3, с 0,5% наклон |
150 |
3 |
0,5% |
225 |
1000 |
33.1 |
1 |
|
10615104 |
FILCOTEN pro G NW 150 Nr. 4, с 0,5% наклон |
150 |
4 |
0,5% |
230 |
1000 |
33.9 |
1 |
|
10615105 |
FILCOTEN pro G NW 150 Nr. 5, с 0,5% наклон |
150 |
5 |
0,5% |
235 |
1000 |
34.7 |
1 |
|
10615106 |
FILCOTEN pro G NW 150 Nr. 6, с 0,5% наклон |
150 |
6 |
0,5% |
240 |
1000 |
35.6 |
1 |
|
10615107 |
FILCOTEN pro G NW 150 Nr. 7, с 0,5% наклон |
150 |
7 |
0,5% |
245 |
1000 |
36.4 |
1 |
|
10615108 |
FILCOTEN pro G NW 150 Nr. 8, с 0,5% наклон |
150 |
8 |
0,5% |
250 |
1000 |
37.2 |
1 |
|
10615109 |
FILCOTEN pro G NW 150 Nr. 9, с 0,5% наклон |
150 |
9 |
0,5% |
255 |
1000 |
38 |
1 |
|
10615110 |
FILCOTEN pro G NW 150 Nr. 10, с 0,5% наклон |
150 |
10 |
0,5% |
260 |
1000 |
38.8 |
1 |
|
10615161 |
FILCOTEN pro G NW 150 Nr. 5-0, без наклон |
150 |
5-0 |
без наклон |
235 |
1000 |
35.2 |
16 |
|
10615162 |
FILCOTEN pro G NW 150 Nr. 10-0, без наклон |
150 |
10-0 |
без наклон |
260 |
1000 |
39.2 |
16 |
|
10615170 |
FILCOTEN pro G NW 151 Nr. 0, с отвор за заустване, без наклон |
150 |
0 |
отвор без наклон |
210 |
1000 |
30 |
20 |
|

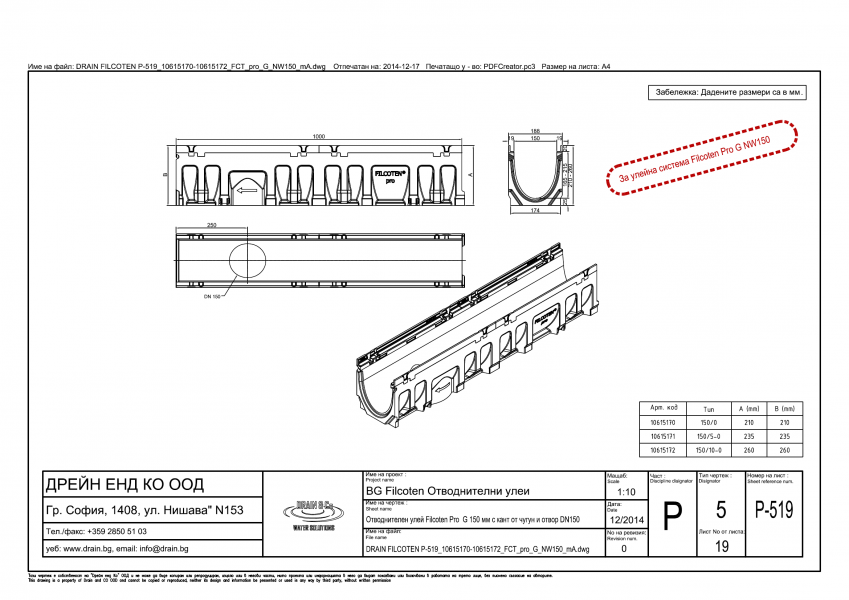

10615171 |
FILCOTEN pro G NW 151 Nr. 5-0, с отвор за заустване, без наклон |
150 |
5-0 |
отвор без наклон |
235 |
1000 |
34.1 |
16 |
|
10615172 |
FILCOTEN pro G NW 151 Nr. 10-0, с отвор за заустване, без наклон |
150 |
10-0 |
отвор без наклон |
260 |
1000 |
38.1 |
16 |
|
10615174 |
FILCOTEN pro G NW 151 Nr. 20-0, с отвор за заустване, без наклон |
150 |
20-0 |
отвор без наклон |
310 |
1000 |
47.8 |
14 |
|

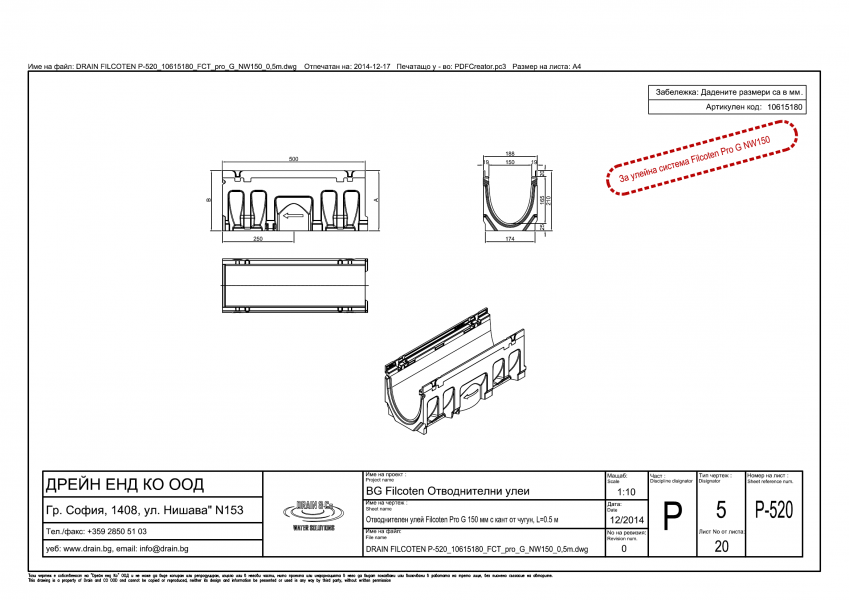

10615180 |
FILCOTEN pro G NW 150 Nr. 0, Д=500mm, без наклон |
150 |
0 |
без наклон |
210 |
500 |
15.7 |
1 |
|
10615181 |
FILCOTEN pro G NW 150 Nr. 5-0, Д=500mm, без наклон |
150 |
5-0 |
без наклон |
235 |
500 |
17.8 |
1 |
|
10615182 |
FILCOTEN pro G NW 150 Nr. 10-0, Д=500mm, без наклон |
150 |
10-0 |
без наклон |
260 |
500 |
19.8 |
1 |
|
10615184 |
FILCOTEN pro G NW 150 Nr. 20-0, Д=500mm, без наклон |
150 |
20-0 |
без наклон |
310 |
500 |
24 |
14 |
Решетки с номинален размер 150 мм
|
Арт. № |
Описание |
Решетка |
Мат-л |
Р-ри |
Клас на нат-не |
Шлиц / Меш |
Kg/ |
Пак. |
Пол. площ |
|
БДС EN 1433 |
ш-на |
бр. |
на отвори |
||||||
|
кв. мм |
|||||||||
|

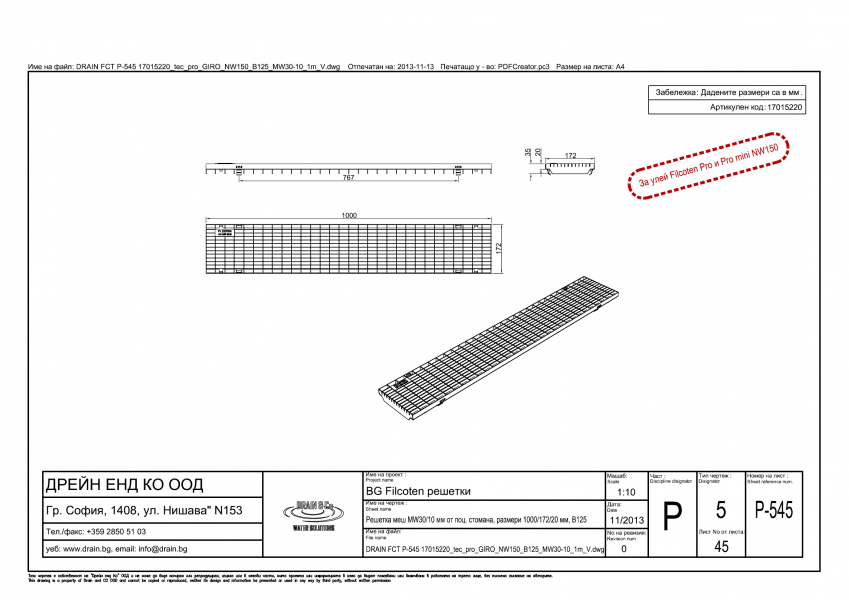

17015220 |
Решетка МЕШ NW 150, 1000/172/20, меш 30/10, Клас B 125 kN, поцинк. (tec, pro) |
Решетка меш |
Поц. стомана |
1000/172 |
B 125 kN |
MW 30/10 |
4.6 |
100 |
1330 |
|

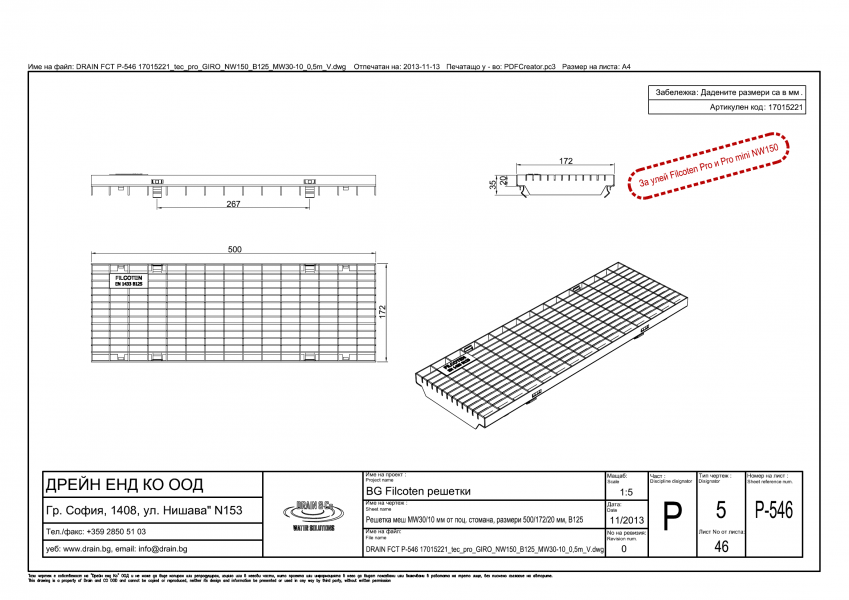

17015221 |
Решетка МЕШ NW 150, 500/172/20, меш 30/10, Клас B 125 kN, поцинк. (tec, pro) |
Решетка меш |
Поц. стомана |
500/172 |
B 125 kN |
MW 30/10 |
2.4 |
120 |
1285 |
|

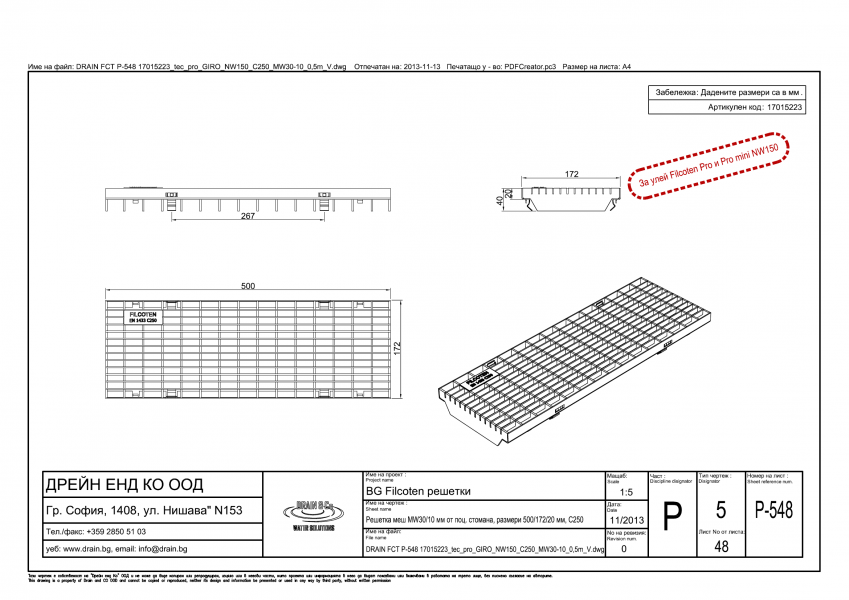

17015223 |
Решетка МЕШ NW 150, 500/172/20, меш 30/10, Клас C 250 kN, поцинк. (tec, pro) |
Решетка меш |
Поц. стомана |
500/172 |
C 250 kN |
MW 30/10 |
3.6 |
120 |
1240 |
|
17015222 |

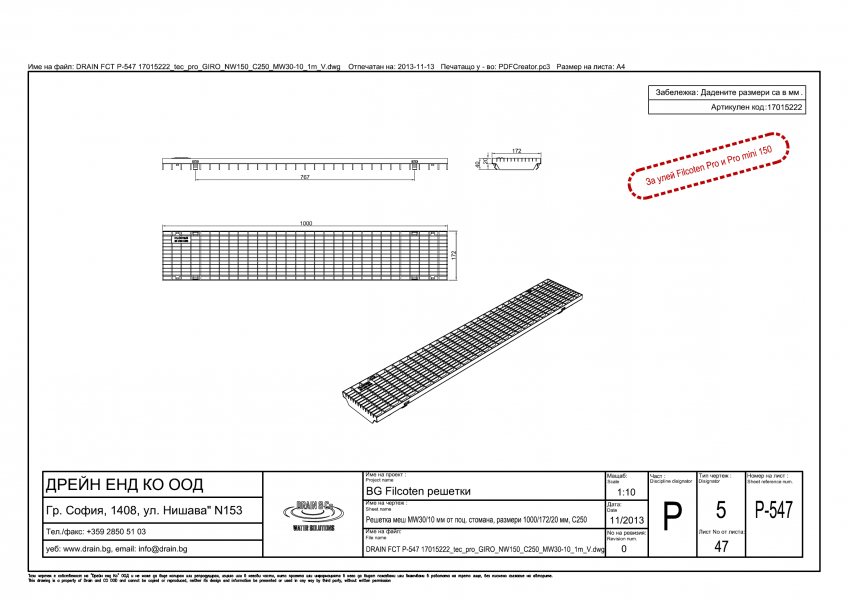

Решетка МЕШ NW 150, 1000/172/20, меш 30/10, Клас C 250 kN, поцинк. (tec, pro) |
Решетка меш |
Поц. стомана |
1000/172 |
C 250 kN |
MW 30/10 |
6.9 |
100 |
1280 |
|

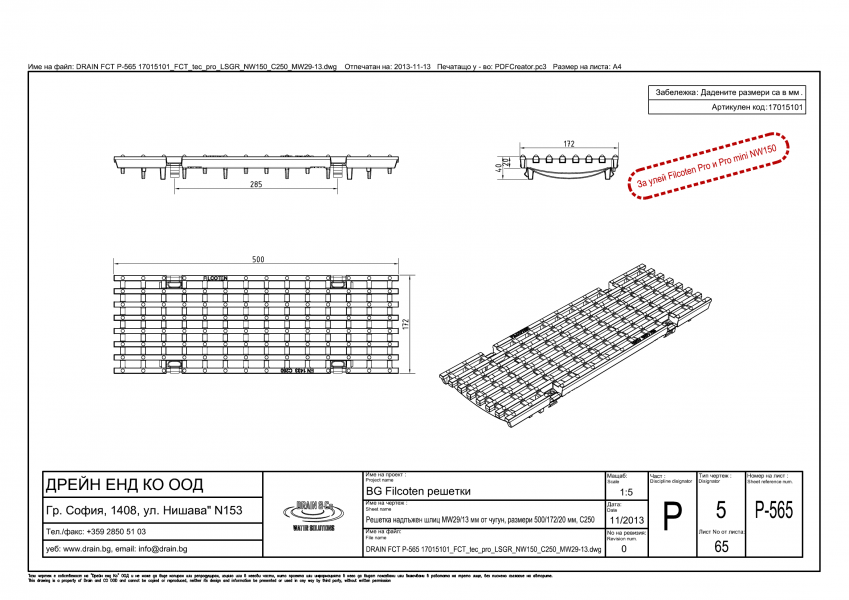

17015101 |
Решетка чугун надлъжен шлиц NW 150, 500/172/20, MW 29/13, Клас C 250 kN, (tec, pro) |
Надл. шлиц |
Чугун |
500/172 |
C 250 kN |
MW 29/13 |
4.9 |
128 |
710 |
|
17015227 |
Решетка МЕШ NW 150, 500/172/20, MW 25/16, Клас D 400 kN, поцинк. (pro) SV |
Решетка меш |
Поц. стомана |
500/172 |
D 400 kN |
MW 25/10 |
5.3 |
1 |
1075 |
|
17015226 |
Решетка МЕШ NW 150, 1000/172/20, MW 25/16, Клас D 400 kN, поцинк. (pro) SV |
Решетка меш |
Поц. стомана |
1000/172 |
D 400 kN |
MW 25/10 |
10.4 |
1 |
1080 |
|
17015104 |
Решетка чугун надлъжен шлиц NW 150, 500/172/20, MW 29/13, Клас D 400 kN (pro) SV |
Надл. шлиц |
Чугун |
500/172 |
D 400 kN |
MW 29/13 |
5.2 |
128 |
710 |
|

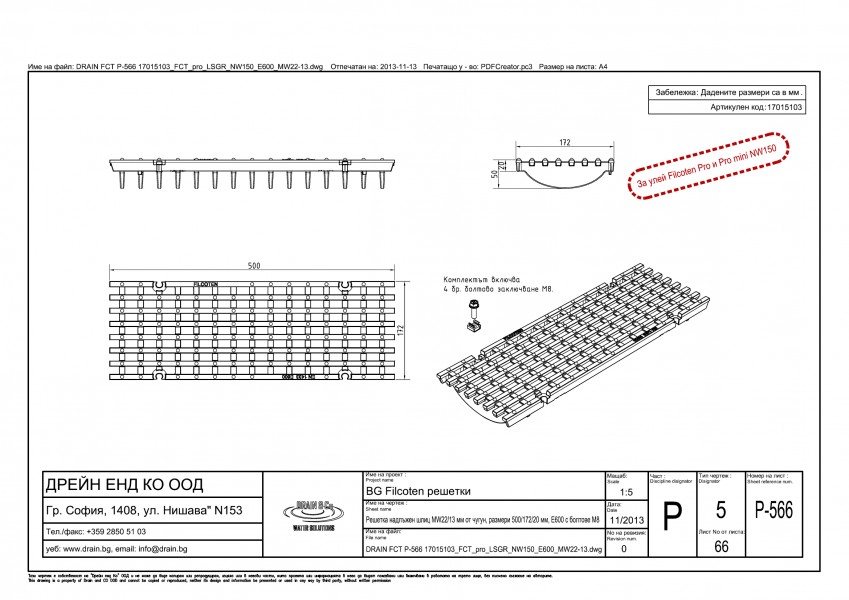

17015103 |
Решетка чугун надлъжен шлиц NW 150, 500/172/20, MW 22/13, Клас E 600 kN (pro) заключване с 4 болта |
Надл. шлиц |
Чугун |
500/172 |
E 600 kN |
MW 22/13 |
7.2 |
1 |
640 |
Принадлежности
|
Арт. № |
Описание |
|
10615190 |
FILCOTEN pro G Шахта NW 150, 500/200/670, вкл. KG-муфа DN150 |
|
19015230 |
Челна плоча NW 150, тапа, поцинк. (pro Nr. 0-10) |
|
19015231 |
Челна плоча NW 150, с щутцер DN150, поцинк. (pro Nr. 0-10) |
|
19015215 |
Челна плоча NW 150, тапа, поцинк. (pro № 15-0, 20-0) |
|
19015216 |
Челна плоча NW 150, с щутцер DN150, поцинк. (pro № 15-0, 20-0) |
|
22516 |
Кошница за едри отпадъци за FILCOTEN Шахта NW 150, пластмаса (light, tec, pro) |
|
30057 |
Воден затвор zu Шахта DN 150 за преоборувдане (light, tec, pro) |
|
32088 |
Заключване против вандализъм за NW 150 (FILCOTEN tec, pro) |
|
32103 |
Болтово заключване комплект FILCOTEN pro G |
