FILCOTEN pro G 300

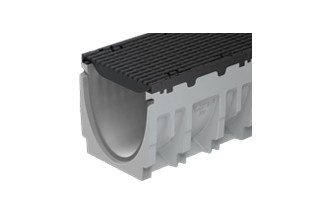

FILCOTEN pro G 300 е отводнителен улей от олекотен фазер-бетон със защитен кант от чугун за клас на натоварване до Е600 съгласно БДС EN 1433.
Номинална широчина: 300 мм
Строителна широчина: 360 мм
Строителна височина:от 360 до 410 мм
Решетки: SV - без болтово заключване и болтово заключване
По избор хоризонтални улеи без наклон.
Клас натоварване: А15 до Е600
FILCOTEN pro G с номинален размер 300 мм
|
Арт. № |
Описание |
НШ, мм |
№ |
Наклон/Отвор |
Стр. в-на |
Дължина |
Тегло |
|
в мм |
в мм |
kg/бр. |
|||||
|
10630100 |
FILCOTEN pro G NW 300 Nr. 0, Отводнителен улей от фибробетон с кант от чугун, без наклон, дължина 1000 мм, височина 360 мм |
300 |
0 |
без наклон |
360 |
1000 |
77.3 |
|
10630162 |
FILCOTEN pro G NW 300 Nr. 10, Отводнителен улей от фибробетон с кант от чугун, без наклон, дължина 1000 мм, височина 410 мм |
300 |
10-0 |
без наклон |
410 |
1000 |
90.3 |
|
10630164 |
FILCOTEN pro G NW 300 Nr. 20, Отводнителен улей от фибробетон с кант от чугун, без наклон, дължина 1000 мм, височина 460 мм |
300 |
20-0 |
без наклон |
460 |
1000 |
110.7 |
|
10630170 |
FILCOTEN pro G NW 300 Nr. 0, Отводнителен улей от фибробетон с кант от чугун, с отвор без наклон, дължина 1000 мм, височина 360 мм |
300 |
0 |
отвор без наклон |
360 |
1000 |
73.5 |
|
10630172 |
FILCOTEN pro G NW 300 Nr. 10, Отводнителен улей от фибробетон с кант от чугун, с отвор без наклон, дължина 1000 мм, височина 410 мм |
300 |
10-0 |
отвор без наклон |
410 |
1000 |
86.5 |
|
10630174 |
FILCOTEN pro G NW 300 Nr. 20, Отводнителен улей от фибробетон с кант от чугун, с отвор без наклон, дължина 1000 мм, височина 460 мм |
300 |
20-0 |
отвор без наклон |
460 |
1000 |
106.9 |
|
10630180 |
FILCOTEN pro G NW 300 Nr. 0, Отводнителен улей от фибробетон с кант от чугун, без наклон, дължина 500 мм, височина 360 мм |
300 |
0 |
без наклон |
360 |
500 |
38.8 |
Решетки с номинален размер 300 мм
| Арт. № | Описание |
Решетка |
Мат-л |
Р-ри |
Клас на нат-не |
Шлиц / Меш |
Kg/ |
Пак. |
Пол. площ |
|
|
БДС EN 1433 |
ш-на |
бр. |
на отвори |
|||||
|
кв. мм |
|||||||||
|
17030222 |
Решетка МЕШ NW 300, 1000/347/20, MW30/10, Клас C 250 kN, поцинк. (pro) |
Решетка меш |
Поц. стомана |
1000/347 |
C 250 kN |
MW 30/10 |
23.1 |
2305 |
|
|
17030223 |
Решетка МЕШ NW 300, 500/347/20, MW30/10, Клас C 250 kN, поцинк. (pro) |
Решетка меш |
Поц. стомана |
500/347 |
C 250 kN |
MW 30/10 |
11.6 |
2295 |
|
|

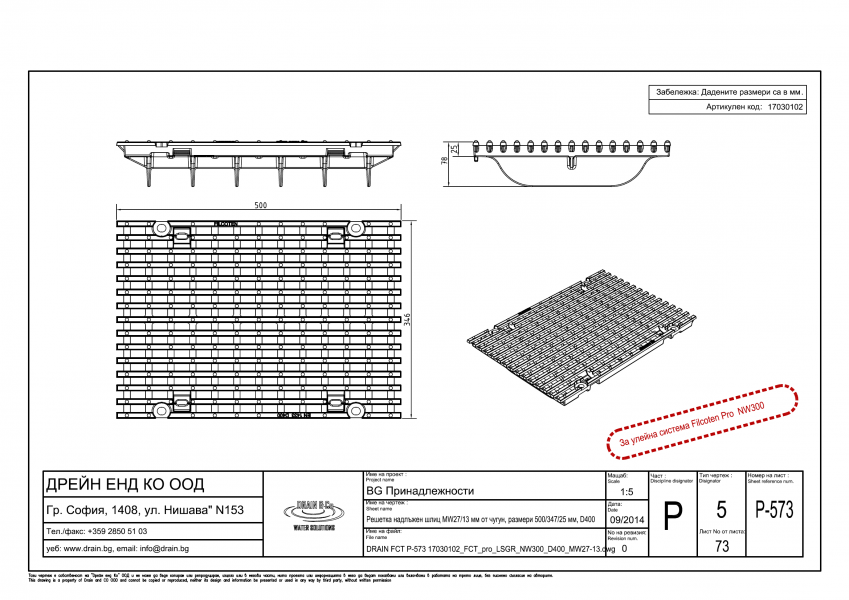

17030102 |
Решетка чугун надлъжен шлиц NW 300, 500/347/20, MW 29/13, Клас D 400 kN (pro) SV |
Надл. шлиц |
Чугун |
500/347 |
D 400 kN |
MW 29/13 |
15.2 |
1210 |
|
|
17030103 |
Решетка чугун надлъжен шлиц NW 200, 500/222/20, MW 22/13, Клас E 600 kN (pro) заключване с 4 болта |
Надл. шлиц |
Чугун |
500/347 |
E 600 kN |
MW 29/13 |
17.9 |
1210 |
Принадлежности
|
Арт. № |
Описание |
|
10630190 |
FILCOTEN pro G Водосъбирателна шахта NW 300, 560/520/950, с муфа KG DN200, 2-ставна |
|
19030213 |
ЧЕЛНА ПЛОЧА NW 300, БЕЗ ОТВОР, СТОМАНА ПОЦ (pro Nr. 0-20) |
|
19030214 |
ЧЕЛНА ПЛОЧА NW 300, С ОТВОР DN200, СТОМАНА ПОЦ (pro Nr. 0-20) |
|
32110 |
Болтово заключване за FIlcoten Pro 30 |
