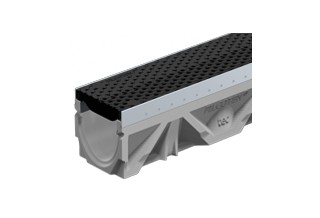

FILCOTEN tec V 100
Отводнителната улейна система FILCOTEN tec съдържа превъзходните характеристики на серията FILCOTEN и допълнителни изиквания спрямо безопасността. Анкерните ребра осигурават сигурно замонолитване тялото на улея в бетонното легло. Специалният дизайн на канта от поцинкована стомана позволява сигурно заключване на решетките посредством само-заключваща се система.
Разнообразните вариантни решения от меш и шлиц решетки от поцинкована стомана и чугун, перфорирани и дизайн решекти правят системата да изглежда чудесноестетически и приложима за почти всички повърхности до клас на натоварване C 250 съгласно БДС EN 1433.
Оптимален монтаж в пешеходни зони, паркинги, спортни и възстанояване съоръжения и подобни.
Номинална широчина: 100 мм
Строителна широчина: 132 мм
Строителна височина:от 135 до 185 мм
Решетки: SV - без болтово заключване.
По избор хоризонтални улеи с и без наклон.
Клас натоварване: А15 до C250

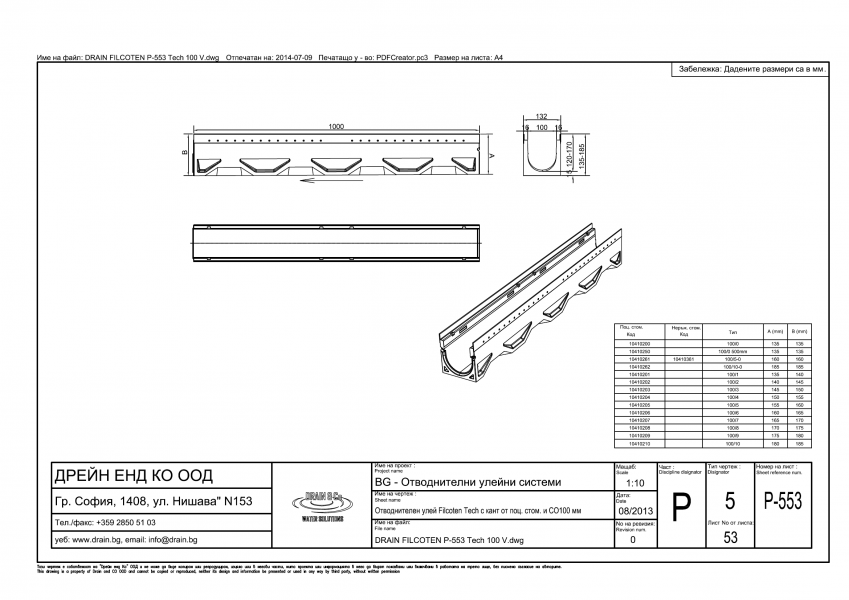

FILCOTEN tec с номинална широчина 100 мм
|
Арт. № |
Описание |
НШ, мм |
№ |
Наклон/Отвор |
Стр. в-на |
Дължина |
Тегло |
Пак. |
|
в мм |
в мм |
kg/бр. |
бр. |
|||||
|
10410200 |
FILCOTEN tec V NW 100 Nr. 0, без наклон |
100 |
0 |
без наклон |
135 |
1000 |
13.1 |
48 |
|

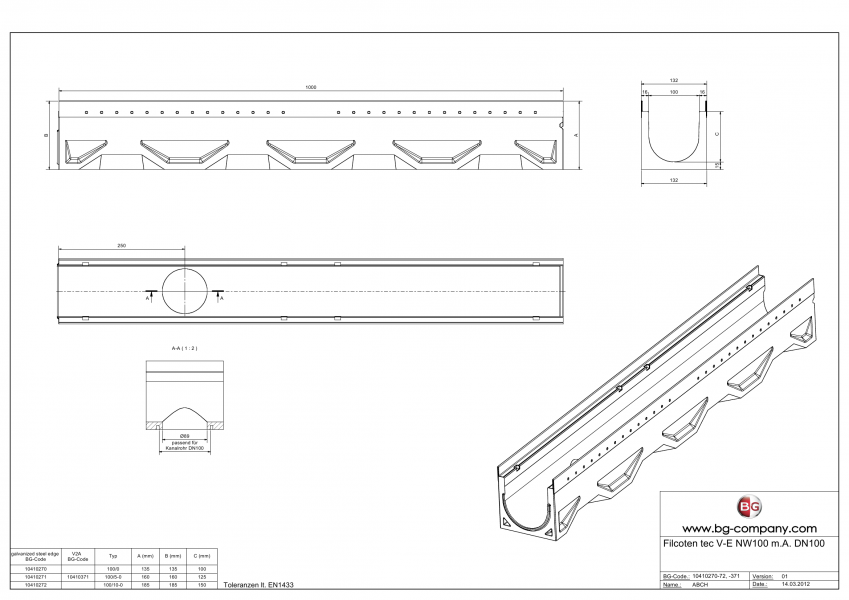

10410270 |
FILCOTEN tec V NW 101 Nr. 0, с отвор за заустване, без наклон |
100 |
0 |
отвор без наклон |
135 |
1000 |
13.1 |
48 |
|
10410250 |
FILCOTEN tec V NW 100, Nr. 0, Д=500 mm, без наклон |
100 |
0 |
без наклон |
135 |
500 |
6.6 |
96 |
|
10410201 |
FILCOTEN tec V NW 100 Nr. 1, с 0,5% наклон |
100 |
1 |
0,5% |
140 |
1000 |
13.3 |
42 |
|
10410202 |
FILCOTEN tec V NW 100 Nr. 2, с 0,5% наклон |
100 |
2 |
0,5% |
145 |
1000 |
13.7 |
42 |
|
10410203 |
FILCOTEN tec V NW 100 Nr. 3, с 0,5% наклон |
100 |
3 |
0,5% |
150 |
1000 |
14 |
42 |
|
10410204 |
FILCOTEN tec V NW 100 Nr. 4, с 0,5% наклон |
100 |
4 |
0,5% |
155 |
1000 |
14.4 |
42 |
|
10410205 |
FILCOTEN tec V NW 100 Nr. 5, с 0,5% наклон |
100 |
5 |
0,5% |
160 |
1000 |
14.8 |
42 |
|
10410271 |
FILCOTEN tec V NW 101 Nr. 5-0, с отвор за заустване, без наклон |
100 |
5-0 |
отвор без наклон |
160 |
1000 |
15 |
42 |
|
10410261 |
FILCOTEN tec V NW 100 Nr. 5-0, без наклон |
100 |
5-0 |
без наклон |
160 |
1000 |
15 |
42 |
|
10410206 |
FILCOTEN tec V NW 100 Nr. 6, с 0,5% наклон |
100 |
6 |
0,5% |
165 |
1000 |
15.2 |
36 |
|
10410207 |
FILCOTEN tec V NW 100 Nr. 7, с 0,5% наклон |
100 |
7 |
0,5% |
170 |
1000 |
15.6 |
36 |
|
10410208 |
FILCOTEN tec V NW 100 Nr. 8, с 0,5% наклон |
100 |
8 |
0,5% |
175 |
1000 |
15.9 |
36 |
|
10410209 |
FILCOTEN tec V NW 100 Nr. 9, с 0,5% наклон |
100 |
9 |
0,5% |
180 |
1000 |
16.3 |
36 |
|
10410262 |
FILCOTEN tec V NW 100 Nr. 10-0, без наклон |
100 |
10-0 |
без наклон |
185 |
1000 |
16.9 |
36 |
|
10410272 |
FILCOTEN tec V NW 101 Nr. 10-0, с отвор за заустване, без наклон |
100 |
10-0 |
отвор без наклон |
185 |
1000 |
16.9 |
36 |
|
10410210 |
FILCOTEN tec V NW 100 Nr. 10, с 0,5% наклон |
100 |
10 |
0,5% |
185 |
1000 |
16.7 |
36 |
Решетки с номинален размер 100 мм
|
Арт. № |
Описание |
Решетка |
Материал |
Размери |
Клас на нат-не |
Шлиц / Меш |
Kg/ |
Пак. |
Пол. площ |
|
БДС EN 1433 |
ш-на |
бр. |
на отвори |
||||||
|
кв. мм |
|||||||||
|
17010304 |
Решетка на дупки NW 100, 1000/122/20, диаметър отвор 6,5 mm, Клас A 15 kN, стомана неръждаема V2A (tec) |
Перфорирана решетка |
Неръж.ст. 1.4301 V2A |
1000/122 |
A 15 kN |
DN 6,5 |
1.9 |
120 |
170 |
|
17010204 |

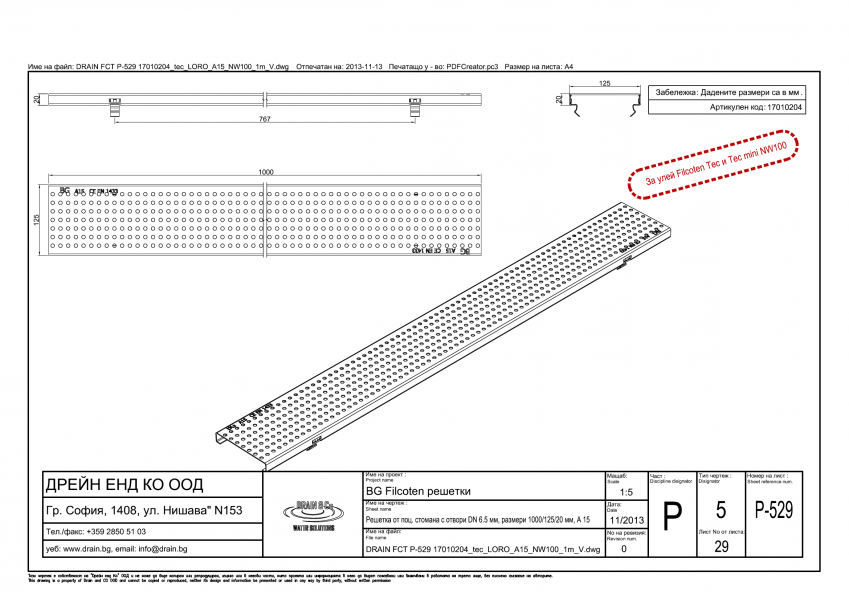

Решетка на дупки NW 100, 1000/122/20, диаметър отвор 6,5 mm, Клас A 15 kN, поцинк. (tec) |
Перфорирана решетка |
Поц. стомана |
1000/122 |
A 15 kN |
DN 6,5 |
1.9 |
120 |
170 |
|
17010205 |
Решетка на дупки NW 100, 500/122/20, диаметър отвор 6,5 mm, Клас A 15 kN, поцинк. (tec) |
Перфорирана решетка |
Поц. стомана |
500/122 |
A 15 kN |
DN 6,5 |
1 |
120 |
170 |
|
17010202 |

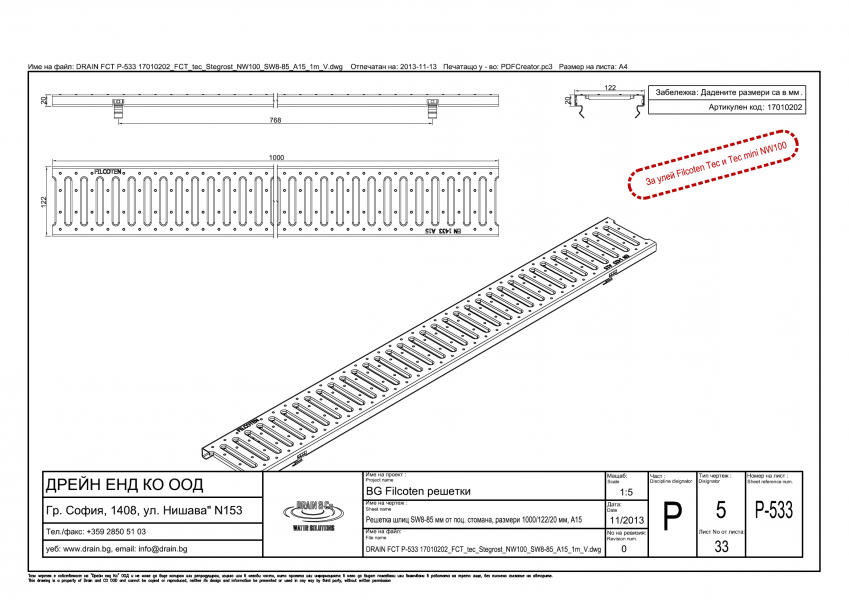

Решетка шлиц NW 100, 1000/122/20, SW 8/85, Клас A 15 kN, поцинк. (tec) |
Шлиц решетка |
Поц. стомана |
1000/122 |
A 15 kN |
SW 8/85 |
1.54 |
240 |
275 |
|

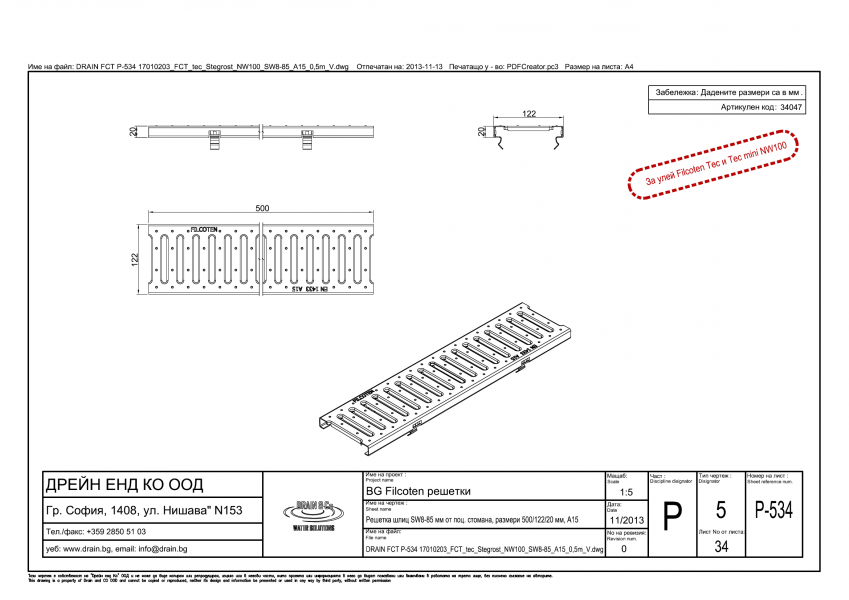

17010203 |
Решетка шлиц NW 100, 500/122/20, SW 8/85, Клас A 15 kN, поцинк. (tec) |
Шлиц решетка |
Поц. стомана |
500/122 |
A 15 kN |
SW 8/85 |
0.78 |
120 |
275 |
|

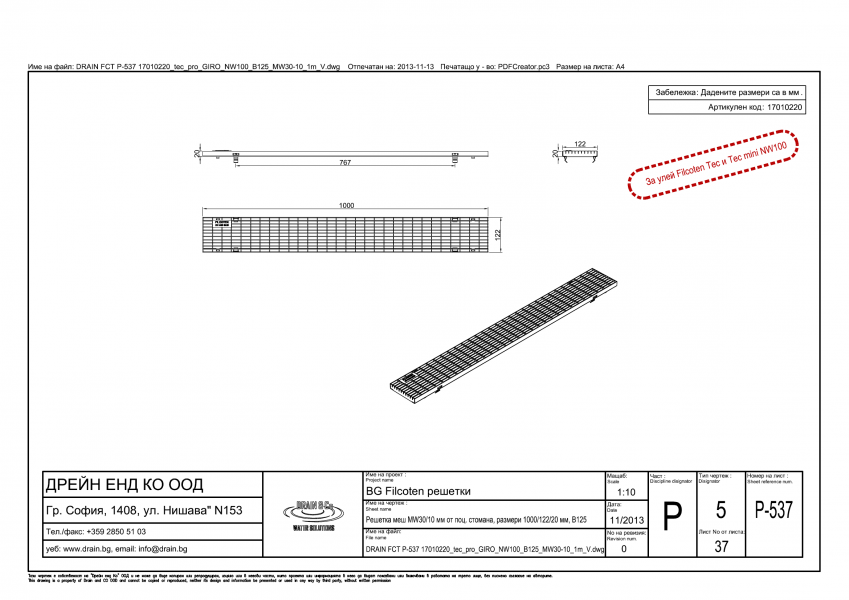

17010220 |
Решетка МЕШ NW 100, 1000/122/20, меш 30/10, Клас B 125 kN, поцинк. (tec, pro) |
Решетка меш |
Поц. стомана |
1000/122 |
B 125 kN |
MW 30/10 |
2.78 |
120 |
980 |
|
17010221 |

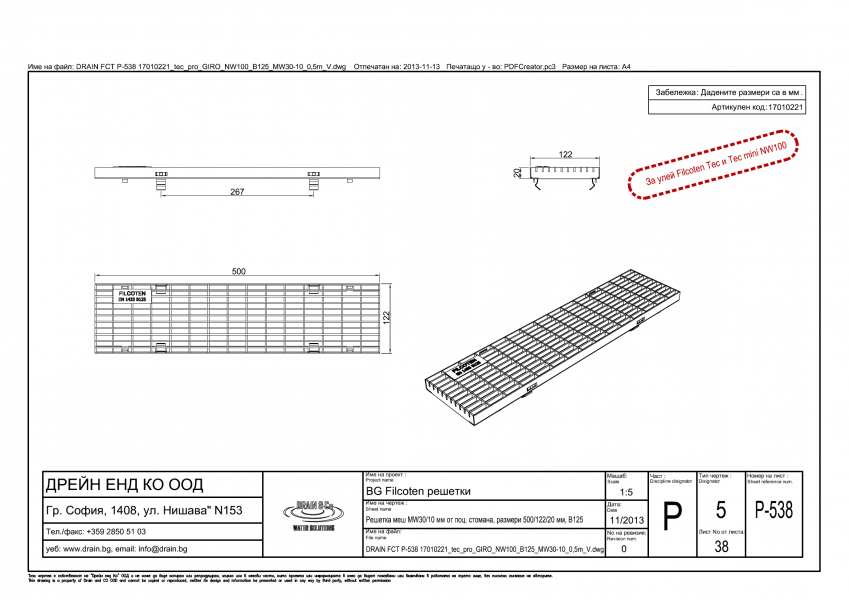

Решетка МЕШ NW 100, 500/122/20, меш 30/10, Клас B 125 kN, поцинк. (tec, pro) |
Решетка меш |
Поц. стомана |
500/122 |
B 125 kN |
MW 30/10 |
1.4 |
100 |
950 |
|
17010402 |
Решетка с отвори DN7.3 мм NW 100, 500/123/20, Клас С250 kN, пластмаса (tec, pro) |
Решетка COMBee |
Пластмаса |
500/123 |
C 250 kN |
Dm 7,3 |
1.14 |
120 |
290 |
|
17010222 |

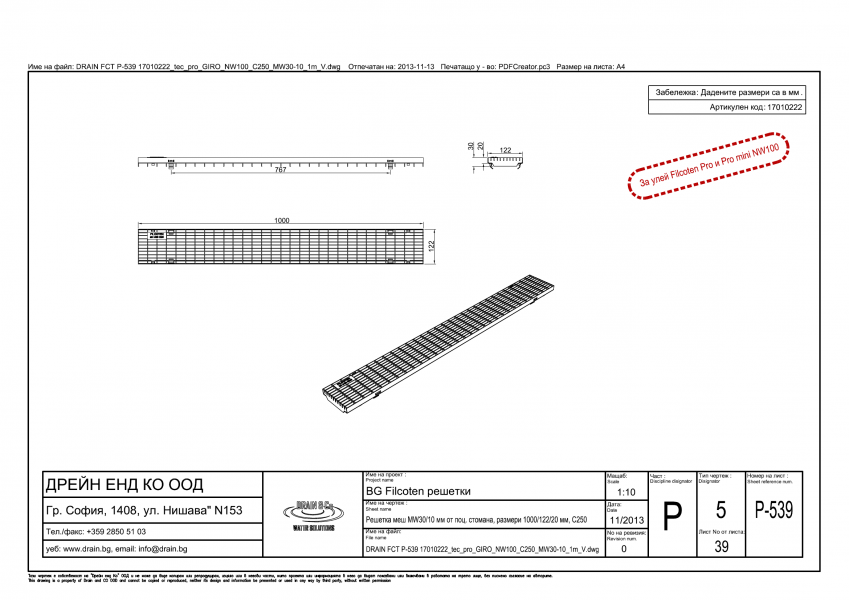

Решетка МЕШ NW 100, 1000/122/20, меш 30/10, Клас C 250 kN, поцинк. (tec, pro) |
Решетка меш |
Поц. стомана |
1000/122 |
C 250 kN |
MW 30/10 |
3.3 |
120 |
910 |
|

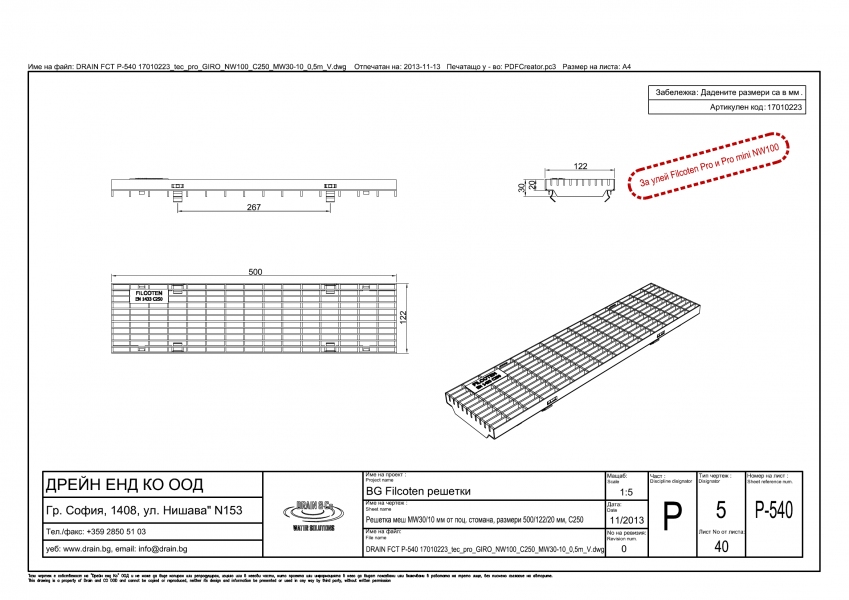

17010223 |
Решетка МЕШ NW 100, 500/122/20, меш 30/10, Клас C 250 kN, поцинк. (tec, pro) |
Решетка меш |
Поц. стомана |
500/122 |
C 250 kN |
MW 30/10 |
1.6 |
100 |
885 |
|
17010101 |

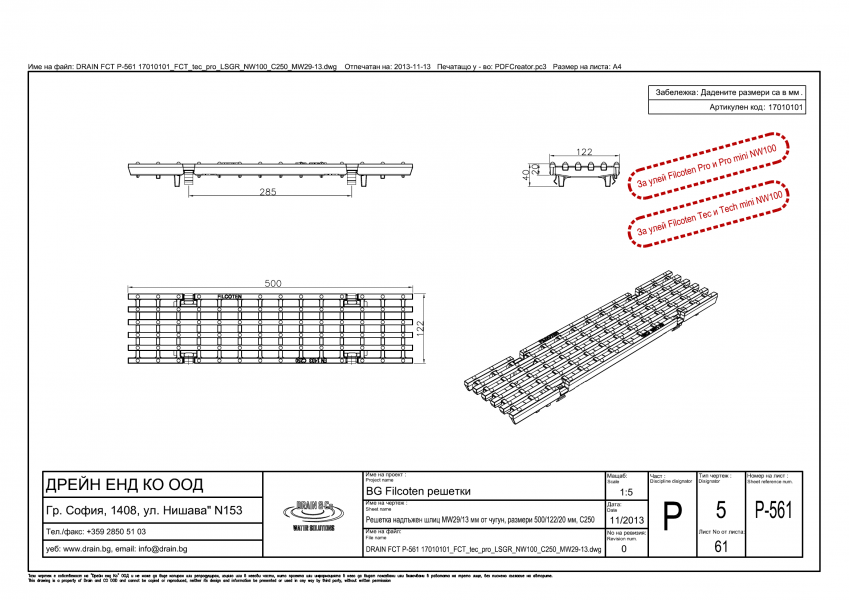

Решетка чугун надлъжен шлиц NW 100, 500/122/20, MW 29/13, Клас C 250 kN (tec, pro) |
Надл. шлиц |
Чугун |
500/122 |
C 250 kN |
MW 29/13 |
3.22 |
240 |
505 |
Принадлежности
|
Арт. № |
Описание |
|
10410291 |
FILCOTEN tec V Шахта NW 100, 500/144/500, вкл. KG-муфа DN100 |
|
19010230 |
Челна плоча NW 100, тапа, поцинк. (light Nr. 0-10, tec Nr. 0-10, pro 0-10) |
|
19010231 |
Челна плоча NW 100, с щутцер DN 100, поцинк. (tec Nr. 0-10, pro 0-10) |
|
22515 |
Кошница за едри отпадъци за FILCOTEN Шахта NW 100, пластмаса (light, tec, pro) |
|
30056 |
Воден затвор за Шахта DN 100 за преоборувдане (light, tec, pro) |
|
32087 |
Заключване против вандализъм за NW 100 (FILCOTEN tec, pro) |
