FILCOTEN light 100
Отводнителната улейна система FILCOTEN light от фибробетон с и без наклон. Стандартна и мини серия с височина съответно 90 и 55 мм. С наклон - до 140 мм.
Разнообразните вариантни решения от меш и шлиц решетки от поцинкована стомана и чугун, перфорирани и дизайн решекти правят системата да изглежда чудесноестетически и приложима за почти всички повърхности до клас на натоварване C 250 съгласно БДС EN 1433.
Оптимален монтаж в тераси, баклони, пешеходни пасажи, спортни съоръжения, вътрешни пътища и подобни.
Номинална широчина: 100 мм
Строителна широчина: 126мм
Строителна височина:от 90 до 140мм
Решетки: SV - без болтово заключване.
По избор хоризонтални улеи с и без наклон.
Клас натоварване: А15 до C250
FILCOTEN light с номинална широчина 100 мм
|
Арт. № |
Описание |
НШ, мм |
№ |
Наклон/Отвор |
Стр. в-на |
Дължина |
Тегло |
Пак. |
|
в мм |
в мм |
kg/бр. |
бр. |
|||||
|
10310000 |
FILCOTEN light NW 100, Nr. 0, без наклон |
100 |
0 |
без наклон |
90 |
1000 |
9.2 |
66 |
|
10310050 |
FILCOTEN light NW 100, Nr. 0, Д=500 mm, без наклон |
100 |
0 |
без наклон |
90 |
500 |
4.6 |
132 |
|
10310070 |
FILCOTEN light NW 101, Nr. 0, с отвор за заустване, без наклон |
100 |
0 |
отвор без наклон |
90 |
1000 |
9.2 |
66 |
|
10310001 |
FILCOTEN light NW 100, Nr. 1, с 0,5 % наклон |
100 |
1 |
0,5% |
95 |
1000 |
9.35 |
54 |
|
10310002 |
FILCOTEN light NW 100, Nr. 2, с 0,5 % наклон |
100 |
2 |
0,5% |
100 |
1000 |
9.65 |
54 |
|
10310003 |
FILCOTEN light NW 100, Nr. 3, с 0,5 % наклон |
100 |
3 |
0,5% |
105 |
1000 |
9.95 |
54 |
|
10310004 |
FILCOTEN light NW 100, Nr. 4, с 0,5 % наклон |
100 |
4 |
0,5% |
110 |
1000 |
10.25 |
54 |
|
10310071 |
FILCOTEN light NW 101, Nr. 5-0, с отвор за заустване, без наклон |
100 |
5-0 |
отвор без наклон |
115 |
1000 |
10.7 |
54 |
|
10310005 |
FILCOTEN light NW 100, Nr. 5, с 0,5 % наклон |
100 |
5 |
0,5% |
115 |
1000 |
10.55 |
54 |
|
10310061 |
FILCOTEN light NW 100, Nr. 5-0, без наклон |
100 |
5-0 |
без наклон |
115 |
1000 |
10.7 |
54 |
|
10310006 |
FILCOTEN light NW 100, Nr. 6, с 0,5 % наклон |
100 |
6 |
0,5% |
120 |
1000 |
10.85 |
42 |
|
10310007 |
FILCOTEN light NW 100, Nr. 7, с 0,5 % наклон |
100 |
7 |
0,5% |
125 |
1000 |
11.15 |
42 |
|
10310008 |
FILCOTEN light NW 100, Nr. 8, с 0,5 % наклон |
100 |
8 |
0,5% |
130 |
1000 |
11.45 |
42 |
|
10310009 |
FILCOTEN light NW 100, Nr. 9, с 0,5 % наклон |
100 |
9 |
0,5% |
135 |
1000 |
11.75 |
42 |
|
10310062 |
FILCOTEN light NW 100, Nr. 10-0, без наклон |
100 |
10-0 |
без наклон |
140 |
1000 |
12.2 |
42 |
|
10310072 |
FILCOTEN light NW 101, Nr. 10-0, с отвор за заустване, без наклон |
100 |
10-0 |
отвор без наклон |
140 |
1000 |
12.2 |
42 |
|
10310010 |
FILCOTEN light NW 100, Nr. 10, с 0,5 % наклон |
100 |
10 |
0,5% |
140 |
1000 |
12.05 |
42 |
Решетки с номинален размер 100 мм
|
Арт. № |
Описание |
Решетка |
Мат-л |
Р-ри |
Клас на нат-не |
Шлиц / Меш |
Kg/ |
Пак. |
Пол. площ |
|
БДС EN 1433 |
ш-на |
бр. |
на отвори |
||||||
|
кв. мм |
|||||||||
|
17110305 |
Шлиц надстройка E NW 100, асиметричен, SW 18, Клас А 15 kN, 1000/124/132/SH 110 |
Шлиц-надстройка асим. |
Неръж.ст. 1.4301 V2A |
1000/124 |
A 15 kN |
SW 18 |
3.8 |
180 |
|
|
17110306 |
Шлиц надстройка E NW 100, асиметричен, SW 18, Клас А 15 kN, 500/124/132/SH 110 |
Шлиц-надстройка асим. |
Неръж.ст. 1.4301 V2A |
500/124 |
A 15 kN |
SW 18 |
2 |
160 |
|
|
17110205 |
Шлиц надстройка V NW 100, асиметричен, SW 18, Клас А 15 kN, 1000/124/132/SH 110 |
Шлиц-надстройка асим. |
Поц. стомана |
1000/124 |
A 15 kN |
SW 18 |
3.8 |
180 |
|
|
17010300 |
Решетка шлиц NW 100, 1000/124/2, SW 5/85, Клас A 15 kN, стомана неръждаема V2A (light) |
Шлиц решетка |
Неръж.ст. 1.4301 V2A |
1000/124 |
A 15 kN |
SW 5/85 |
1.62 |
270 |
160 |
|
17010301 |
Решетка шлиц NW 100, 500/124/2, SW 5/85, Клас A 15 kN, стомана неръждаема V2A (light) |
Шлиц решетка |
Неръж.ст. 1.4301 V2A |
500/124 |
A 15 kN |
SW 5/85 |
0.81 |
260 |
160 |
|
17010200 |
Решетка шлиц NW 100, 1000/124/2, SW 8/85, Клас A 15 kN, поцинк. (light) |
Шлиц решетка |
Поц. стомана |
1000/124 |
A 15 kN |
SW 8/85 |
1.62 |
270 |
265 |
|
17010201 |
Решетка шлиц NW 100, 500/124/2, SW 8/85, Клас A 15 kN, поцинк. (light) |
Шлиц решетка |
Поц. стомана |
500/124 |
A 15 kN |
SW 8/85 |
0.81 |
260 |
265 |
|
17010310 |
Решетка шлиц МЕШ NW 100, 1000/124/2, меш 30/10, Клас B 125 kN, стомана неръждаема V2A (light) |
Решетка меш |
Неръж.ст. 1.4301 V2A |
1000/124 |
B 125 kN |
MW 30/10 |
2.64 |
200 |
795 |
|
17010311 |
Решетка шлиц МЕШ NW 100, 500/124/2, меш 30/10, Клас B 125 kN, стомана неръждаема V2A (light) |
Решетка меш |
Неръж.ст. 1.4301 V2A |
500/124 |
B 125 kN |
MW 30/10 |
1.3 |
180 |
795 |
|
17010210 |
Решетка шлиц МЕШ NW 100, 1000/124/2, меш 30/10, Клас B 125 kN, поцинк. (light) |
Решетка меш |
Поц. стомана |
1000/124 |
B 125 kN |
MW 30/10 |
2.64 |
200 |
795 |
|
17010211 |
Решетка шлиц МЕШ NW 100, 500/124/2, меш 30/10, Клас B 125 kN, поцинк. (light) |
Решетка меш |
Поц. стомана |
500/124 |
B 125 kN |
MW 30/10 |
1.3 |
180 |
795 |
|
17010100 |
Решетка меш чугун NW 100, 500/124/5, MW 15/25, Клас C 250 kN вкл. пружина държач (light) |
Решетка меш чугун |
Чугун |
500/124 |
C 250 kN |
MW 15/25 |
2.57 |
240 |
455 |
|
17010150 |
Решетка меш чугун NW 100, 500/124/5, MW 15/25, Клас C 250 kN вкл. пружина държач, KTL-покритие (light) |
Решетка меш чугун |
Чугун, KTL-покритие |
500/124 |
C 250 kN |
MW 15/25 |
2.57 |
240 |
455 |
|
17110313 |
Шлиц надстройка E NW 100, асиметричен, SW 18, Клас C 250 kN, 1000/126/132/SH 110 |
Шлиц-надстройка асим. |
Неръж.ст. 1.4301 V2A |
1000/126 |
C 250 kN |
SW 18 |
5.7 |
25 |
180 |
|
17110213 |
Шлиц надстройка V NW 100, асиметричен, SW 18, Клас C 250 kN, 1000/126/132/SH 110 |
Шлиц-надстройка асим. |
Поц. стомана |
1000/126 |
C 250 kN |
SW 18 |
5.7 |
25 |
180 |
|
17110393 |
Ревизионен елемент E NW 100, асиметричен, SW 18, Клас D 400 kN, 500/126/132/SH 110 |
Шлиц-надстройка асим. |
Неръж.ст. 1.4301 V2A |
500/126 |
D 400 kN |
SW 18 |
4.5 |
20 |
180 |
|
17110293 |
Ревизионен елемент V NW 100, асиметричен, SW 18, Клас D 400 kN, 500/126/132/SH 110 |
Шлиц-надстройка асим. |
Поц. стомана |
500/126 |
D 400 kN |
SW 18 |
4.5 |
20 |
180 |
|
S0458 |
Шлиц надстройка E NW 100, симетричен, SW 18, Клас C 250 kN, 1000/126/132/SH 110 |
Шлиц-надстройка сим. |
Неръж.ст. 1.4301 V2A |
1000/126 |
C 250 kN |
SW 18 |
|||
|
S0459 |
Ревизионен елемент E NW 100, симетричен, SW 18, Клас С 250 kN, 500/129/132/SH 110 |
Шлиц-надстройка сим. |
Неръж.ст. 1.4301 V2A |
500/129 |
C 250 kN |
SW 18 |
|||
|
37951 |
Решетка за шлиц, SW 18, меш 8/8 мм, дължина 1000 мм, поцинк. |
Решетка меш |
Поц. стомана |
1000/18 |
SW 18 |
||||
|
37956 |
Решетка за шлиц, SW 18, меш 8/8 мм, дължина 1000 мм, , стомана неръждаема V2A |
Решетка меш |
Неръж.ст. 1.4301 V2A |
1000/18 |
SW 18 |
||||
|
37950 |
Решетка за шлиц, SW 18, меш 8/8 мм, дължина 500 мм, , поцинк. |
Решетка меш |
Поц. стомана |
500/18 |
SW 18 |
||||
|
37955 |
Решетка за шлиц, SW 18, меш 8/8 мм, дължина 500 мм,, стомана неръждаема V2A |
Решетка меш |
Неръж.ст. 1.4301 V2A |
500/18 |
SW 18 |
Принадлежности
|
Арт. № |
Описание |
|
10310093 |
FILCOTEN light Шахта NW 100, 500/140/500, вкл. KG-муфа DN100 |
|
17110280 |
Челна плоча V NW 100 и NW 150, променлива стр. височина от 80 до 200, поцинк., |
|
17110380 |
Челна плоча E NW 100 и NW 150, променлива стр. височина от 80 до 200, стомана неръждаема V2A 1.4301, |
|
19010230 |
Челна плоча NW 100, тапа, поцинк. (light, tec, pro Nr. 0-10) |
|
19010232 |
Челна плоча NW 100, с щутцер DN 100, поцинк. (light Nr. 0-10) |
|
19010330 |
Челна плоча NW 100, тапа, стомана неръждаема V2A (light, tec, pro Nr. 0-10) |
|
19010332 |
Челна плоча NW 100, с щутцер DN 100, стомана неръждаема V2A (light Nr. 0-10) |
|
22515 |
Кошница за едри отпадъци за FILCOTEN Шахта NW 100, пластмаса (light, tec, pro) |
|
30056 |
Воден затвор за Шахта DN 100 за преоборувдане (light, tec, pro) |

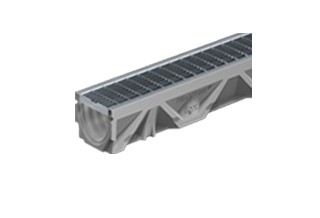

Снимки:
|
|
