BGDRAIN BGU-Z 100 G
BGU-Z SV Универсална отводнителна улейна система
с кант чугун.
Високо качествени и олекотени улеи с кант от чугун, анкерирани в бетона с иновативна бързо-заключваща SV система и безопасна връзка, подходящи за бърз и лесен монтаж.
Безопасна болтова връзка в канта срещу възможно надлъжно преместване и болтово заключване.
Идеален за пешеходни зони, подземни гаражи, работилници, ж.п гари и подобни повърхности.
Номинална широчина: 100 мм
Строителна широчина: 160 мм
Строителна височина:от 165 до 265 мм
Решетки: SV - без болтово заключване и болтово заключване.
По избор хоризонтални улеи с и без наклон.
Клас натоварване: А15 до Е600
BGU-Z SV G с номинална широчина 100 мм
|
Арт. № |
Описание |
НШ, мм |
№ |
Наклон/Отвор |
Стр. в-на |
Дължина |
Тегло |
Пак. |
|
в мм |
в мм |
kg/бр. |
бр. |
|||||
|
14500 |
BGU-Z Улей универсален SV G NW 100, Nr. 0, със защитен кант от чугун, без наклон |
100 |
0 |
без наклон |
165 |
1000 |
37 |
35 |
|
14501 |
BGU-Z Улей универсален SV G NW 100, Nr. 5-0, със защитен кант от чугун, без наклон |
100 |
5-0 |
без наклон |
190 |
1000 |
40.75 |
35 |
|
14502 |
BGU-Z Улей универсален SV G NW 100, Nr. 10-0, със защитен кант от чугун, без наклон |
100 |
10-0 |
без наклон |
215 |
1000 |
45 |
28 |
|
14503 |
BGU-Z Улей универсален SV G NW 100, Nr. 15-0, със защитен кант от чугун, без наклон |
100 |
15-0 |
без наклон |
240 |
1000 |
48 |
28 |
|
14504 |
BGU-Z Улей универсален SV G NW 100, Nr. 20-0, със защитен кант от чугун, без наклон |
100 |
20-0 |
без наклон |
265 |
1000 |
52 |
28 |
|
14505 |
BGU-Z Улей универсален SV G NW 101, Nr. 0, със защитен кант от чугун и отвор за заустване, без наклон |
100 |
0 |
отвор без наклон |
165 |
1000 |
35 |
35 |
|
14506 |
BGU-Z Улей универсален SV G NW 101, Nr. 5-0, със защитен кант от чугун и отвор за заустване, без наклон |
100 |
5-0 |
отвор без наклон |
190 |
1000 |
38.75 |
35 |
|
14507 |
BGU-Z Улей универсален SV G NW 101, Nr. 10-0, със защитен кант от чугун и отвор за заустване, без наклон |
100 |
10-0 |
отвор без наклон |
215 |
1000 |
42.5 |
28 |
|
14508 |
BGU-Z Улей универсален SV G NW 101, Nr. 15-0, със защитен кант от чугун и отвор за заустване, без наклон |
100 |
15-0 |
отвор без наклон |
240 |
1000 |
46.25 |
28 |
|
14509 |
BGU-Z Улей универсален SV G NW 101, Nr. 20-0, със защитен кант от чугун и отвор за заустване, без наклон |
100 |
20-0 |
отвор без наклон |
265 |
1000 |
50 |
28 |
|
14510 |
BGU-Z Улей универсален SV G NW 100, Nr. 1, със защитен кант от чугун, 0,5 % наклон |
100 |
1 |
0,5% |
170 |
1000 |
37.38 |
35 |
|
14511 |
BGU-Z Улей универсален SV G NW 100, Nr. 2, със защитен кант от чугун, 0,5 % наклон |
100 |
2 |
0,5% |
175 |
1000 |
38.13 |
35 |
|
14512 |
BGU-Z Улей универсален SV G NW 100, Nr. 3, със защитен кант от чугун, 0,5 % наклон |
100 |
3 |
0,5% |
180 |
1000 |
38.88 |
35 |
|
14513 |
BGU-Z Улей универсален SV G NW 100, Nr. 4, със защитен кант от чугун, 0,5 % наклон |
100 |
4 |
0,5% |
185 |
1000 |
39.63 |
35 |
|
14514 |
BGU-Z Улей универсален SV G NW 100, Nr. 5, със защитен кант от чугун, 0,5 % наклон |
100 |
5 |
0,5% |
190 |
1000 |
40.38 |
35 |
|
14515 |
BGU-Z Улей универсален SV G NW 100, Nr. 6, със защитен кант от чугун, 0,5 % наклон |
100 |
6 |
0,5% |
195 |
1000 |
41.13 |
28 |
|
14516 |
BGU-Z Улей универсален SV G NW 100, Nr. 7, със защитен кант от чугун, 0,5 % наклон |
100 |
7 |
0,5% |
200 |
1000 |
41.88 |
28 |
|
14517 |
BGU-Z Улей универсален SV G NW 100, Nr. 8, със защитен кант от чугун, 0,5 % наклон |
100 |
8 |
0,5% |
205 |
1000 |
42.63 |
28 |
|
14518 |
BGU-Z Улей универсален SV G NW 100, Nr. 9, със защитен кант от чугун, 0,5 % наклон |
100 |
9 |
0,5% |
210 |
1000 |
43.38 |
28 |
|
14519 |
BGU-Z Улей универсален SV G NW 100, Nr. 10, със защитен кант от чугун, 0,5 % наклон |
100 |
10 |
0,5% |
215 |
1000 |
44.13 |
28 |
|
14520 |
BGU-Z Улей универсален SV G NW 100, Nr. 11, със защитен кант от чугун, 0,5 % наклон |
100 |
11 |
0,5% |
220 |
1000 |
44.88 |
28 |
|
14521 |
BGU-Z Улей универсален SV G NW 100, Nr. 12, със защитен кант от чугун, 0,5 % наклон |
100 |
12 |
0,5% |
225 |
1000 |
45.63 |
28 |
|
14522 |
BGU-Z Улей универсален SV G NW 100, Nr. 13, със защитен кант от чугун, 0,5 % наклон |
100 |
13 |
0,5% |
230 |
1000 |
46.38 |
28 |
|
14523 |
BGU-Z Улей универсален SV G NW 100, Nr. 14, със защитен кант от чугун, 0,5 % наклон |
100 |
14 |
0,5% |
235 |
1000 |
47.13 |
28 |
|
14524 |
BGU-Z Улей универсален SV G NW 100, Nr. 15, със защитен кант от чугун, 0,5 % наклон |
100 |
15 |
0,5% |
240 |
1000 |
47.88 |
28 |
|
14525 |
BGU-Z Улей универсален SV G NW 100, Nr. 16, със защитен кант от чугун, 0,5 % наклон |
100 |
16 |
0,5% |
245 |
1000 |
48.63 |
28 |
|
14526 |
BGU-Z Улей универсален SV G NW 100, Nr. 17, със защитен кант от чугун, 0,5 % наклон |
100 |
17 |
0,5% |
250 |
1000 |
49.38 |
28 |
|
14527 |
BGU-Z Улей универсален SV G NW 100, Nr. 18, със защитен кант от чугун, 0,5 % наклон |
100 |
18 |
0,5% |
255 |
1000 |
50.13 |
28 |
|
14528 |
BGU-Z Улей универсален SV G NW 100, Nr. 19, със защитен кант от чугун, 0,5 % наклон |
100 |
19 |
0,5% |
260 |
1000 |
50.88 |
28 |
|
14529 |
BGU-Z Улей универсален SV G NW 100, Nr. 20, със защитен кант от чугун, 0,5 % наклон |
100 |
20 |
0,5% |
265 |
1000 |
51.63 |
28 |
|
14530 |
BGU-Z Улей универсален SV G NW 100, Nr. 0, стр. дължина 500 mm, със защитен кант от чугун, без наклон, |
100 |
0 |
без наклон |
165 |
500 |
18.5 |
35 |
Решетки с номинален размер 100 мм
|
Арт. № |
Описание |
Решетка |
Мат-л |
Размери |
Клас на нат-не |
Шлиц / Меш |
Kg |
Пак. |
Пол. площ |
|
БДС EN 1433 |
ш-на |
бр. |
на отвори |
||||||
|
кв. мм |
|||||||||
|
22156 |
BG-SV Решетка МЕШ NW 100, 1000/147/25, меш 30/10, Клас B 125 kN, поцинк. със система за бързо заключване |
Решетка меш |
Поц. стомана |
1000/147 |
B 125 kN |
MW 30/10 |
3.9 |
120 |
1170 |
|
22157 |
BG-SV Решетка МЕШ NW 100, 500/147/25, меш 30/10, Клас B 125 kN, поцинк. със система за бързо заключване |
Решетка меш |
Поц. стомана |
500/147 |
B 125 kN |
MW 30/10 |
2 |
120 |
1170 |
|
22050 |
BG-SV Решетка чугун NW 100, 500/147/25, SW 16/120, Клас C 250 kN със система за бързо заключване |
Решетка шлиц |
чугун |
500/147 |
C 250 kN |
SW 16/120 |
3.9 |
120 |
585 |
|
22054 |
BG-SV Решетка чугун NW 100, 500/147/25, SW 6/120, Клас C 250 kN със система за бързо заключване |
Решетка шлиц |
чугун |
500/147 |
C 250 kN |
SW 6/120 |
4.7 |
120 |
220 |
|
22152 |
BG-SV Решетка МЕШ NW 100, 1000/147/25, меш 30/10, Клас C 250 kN, поцинк. със система за бързо заключване |
Решетка меш |
Поц. стомана |
1000/147 |
C 250 kN |
MW 30/10 |
4.1 |
120 |
1170 |
|
22153 |
BG-SV Решетка МЕШ NW 100, 500/147/25, меш 30/10, Клас C 250 kN, поцинк. със система за бързо заключване |
Решетка меш |
Поц. стомана |
500/147 |
C 250 kN |
MW 30/10 |
2.2 |
120 |
1170 |
|
22352 |
BG-SV Решетка МЕШ NW 100, стомана неръждаема V2A, 1000/147/25, меш 30/10, Клас C 250 kN |
Решетка меш |
Неръж.ст. 1.4301 V2A |
1000/147 |
C 250 kN |
MW 30/10 |
5.2 |
120 |
1170 |
|
22353 |
BG-SV Решетка МЕШ NW 100, стомана неръждаема V2A, 500/147/25, меш 30/10, Клас C 250 kN |
Решетка меш |
Неръж.ст. 1.4301 V2A |
500/147 |
C 250 kN |
MW 30/10 |
2.6 |
120 |
1170 |
|
22358 |
BG-SV решетка на дупки NW 100, стомана неръждаема V2A, 1000/147/25, диаметър отвор 8 mm, Клас C 250 kN |
peforated grating |
Неръж.ст. 1.4301 V2A |
1000/147 |
C 250 kN |
DM 8 |
4.7 |
120 |
235 |
|
22359 |
BG-SV решетка на дупки NW 100, стомана неръждаема V2A, 500/147/25, диаметър отвор 8, Клас C 250 kN |
peforated grating |
Неръж.ст. 1.4301 V2A |
500/147 |
C 250 kN |
DM 8 |
2.5 |
120 |
235 |
|
23102 |
BG-SV Решетка чугун NW 100, 500/147/25, SW 18/120, Клас D 400 kN със система за бързо заключване |
Решетка шлиц |
чугун |
500/147 |
D 400 kN |
SW 18/120 |
4 |
120 |
585 |
|
22158 |
BG-SV Решетка меш NW 100, 1000/147/25, MW 30/30, Клас D 400 kN със система за бързо заключване |
Решетка меш |
Поц. стомана |
1000/147 |
D 400 kN |
MW 30/30 |
5.1 |
120 |
1190 |
|
22159 |
BG-SV Решетка меш NW 100, 500/147/25, MW 30/30, Клас D 400 kN със система за бързо заключване |
Решетка меш |
Поц. стомана |
500/147 |
D 400 kN |
MW 30/30 |
2.6 |
120 |
1190 |
|
22756 |
BG-SV Решетка чугун надлъжен шлиц NW 100, 500/147/25, MW 27/13, Клас E 600 kN, със система за бързо заключване |
Надл. шлиц |
чугун |
500/147 |
E 600 kN |
MW 27/13 |
4.3 |
120 |
520 |
|
22757 |
Решетка чугун надлъжен шлиц NW 100, 500/147/25, MW 27/13, Клас E 600 kN, включ. заключване с 4 болта |
Надл. шлиц |
чугун |
500/147 |
E 600 kN |
MW 27/13 |
4.3 |
120 |
520 |
|
22754 |
BG-SV Решетка меш чугун NW 100, 500/147/25, MW 24/24, Клас E 600 kN, със система за бързо заключване |
Решетка меш чугун |
чугун |
500/147 |
E 600 kN |
MW 24/24 |
4.7 |
120 |
725 |
Принадлежности
|
Арт. № |
Описание |
|
30000 |
Допълнение за улеи с отвор DN 100, диаметър 132 |
|
22400 |
BGU-Z Шахта SV E NW 100, със защитен кант от неръждаема стомана V2A и щутцер на DN 150 |
|
22510 |
Кошница за едри отпадъци за Шахта NW 100, пластмаса |
|
30030 |
Воден затвор от PVC извивка DN 150/87° |
|
30019 |
Воден затвор за вертикален щутцер DN 100 |
|
22420 |
Челна плоча NW 100, тапа, стомана неръждаема V2A (BGU-Z SV) |
|
22421 |
Челна плоча NW 100, с щутцер DN 100, стомана неръждаема V2A (BGU-Z SV) |
|
22281 |
BG-SV Болтово заключване за Решетка чугун |
|
22282 |
BG-SV Болтово заключване за Решетка МЕШ in стомана неръждаема VIIa |

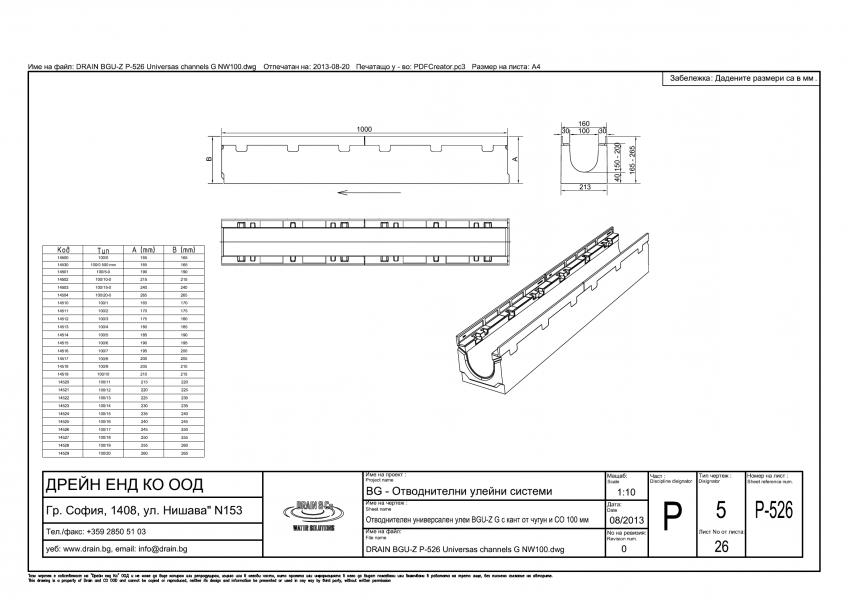

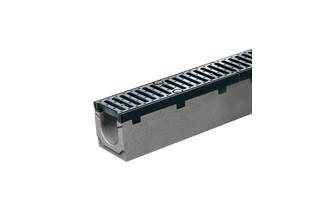

Снимки:
|
