BGDRAIN BGU-Z 200 G

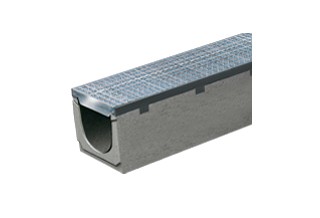

BGU-Z SV Универсална отводнителна улейна система
с кант чугун.
Високо качествени и олекотени улеи с кант от чугун, анкерирани в бетона с иновативна бързо-заключваща SV система и безопасна връзка, подходящи за бърз и лесен монтаж.
Безопасна болтова връзка в канта срещу възможно надлъжно преместване и болтово заключване.
Идеален за пешеходни зони, подземни гаражи, работилници, ж.п гари и подобни повърхности.
Номинална широчина: 200 мм
Строителна широчина: 260 мм
Строителна височина:от 280 до 330 мм
Решетки: SV - без болтово заключване и болтово заключване.
По избор хоризонтални улеи с и без наклон.
Клас натоварване: А15 до Е600
BGU-Z SV G 150 с кант от чугун, бързо
BGU-Z SV G 200 с кант от чугун, бързо заключване SV и болтово заключване
|
Арт. № |
НШ, мм |
№ |
Наклон/Отвор |
Стр. в-на |
Дължина |
Тегло |
Пак. |
|
|
в мм |
в мм |
kg/бр. |
бр. |
|||||
|
14700 |
BGU-Z Улей универсален SV G NW 200, Nr. 0, със защитен кант от чугун, без наклон |
200 |
0 |
без наклон |
280 |
1000 |
84 |
12 |
|
14701 |
BGU-Z Улей универсален SV G NW 200, Nr. 5-0, със защитен кант от чугун, без наклон |
200 |
5-0 |
без наклон |
305 |
1000 |
88 |
12 |
|
14702 |
BGU-Z Улей универсален SV G NW 200, Nr. 10-0, със защитен кант от чугун, без наклон |
200 |
10-0 |
без наклон |
330 |
1000 |
92 |
12 |
|
14703 |
BGU-Z Улей универсален SV G NW 201, Nr. 0, със защитен кант от чугун и отвор за заустване, без наклон |
200 |
0 |
отвор без наклон |
280 |
1000 |
78 |
12 |
|
14704 |
BGU-Z Улей универсален SV G NW 201, Nr. 5-0, със защитен кант от чугун и отвор за заустване, без наклон |
200 |
5-0 |
отвор без наклон |
305 |
1000 |
82 |
12 |
|
14705 |
BGU-Z Улей универсален SV G NW 201, Nr. 10-0, със защитен кант от чугун и отвор за заустване, без наклон |
200 |
10-0 |
отвор без наклон |
330 |
1000 |
86 |
12 |
|
14706 |
BGU-Z Улей универсален SV G NW 200, Nr. 1, със защитен кант от чугун, 0,5 % наклон |
200 |
1 |
0,5% |
285 |
1000 |
84.4 |
12 |
|
14707 |
BGU-Z Улей универсален SV G NW 200, Nr. 2, със защитен кант от чугун, 0,5 % наклон |
200 |
2 |
0,5% |
290 |
1000 |
85.2 |
12 |
|
14708 |
BGU-Z Улей универсален SV G NW 200, Nr. 3, със защитен кант от чугун, 0,5 % наклон |
200 |
3 |
0,5% |
295 |
1000 |
86 |
12 |
|
14709 |
BGU-Z Улей универсален SV G NW 200, Nr. 4, със защитен кант от чугун, 0,5 % наклон |
200 |
4 |
0,5% |
300 |
1000 |
86.8 |
12 |
|
14710 |
BGU-Z Улей универсален SV G NW 200, Nr. 5, със защитен кант от чугун, 0,5 % наклон |
200 |
5 |
0,5% |
305 |
1000 |
87.6 |
12 |
|
14711 |
BGU-Z Улей универсален SV G NW 200, Nr. 6, със защитен кант от чугун, 0,5 % наклон |
200 |
6 |
0,5% |
310 |
1000 |
88.4 |
12 |
|
14712 |
BGU-Z Улей универсален SV G NW 200, Nr. 7, със защитен кант от чугун, 0,5 % наклон |
200 |
7 |
0,5% |
315 |
1000 |
89.2 |
12 |
|
14713 |
BGU-Z Улей универсален SV G NW 200, Nr. 8, със защитен кант от чугун, 0,5 % наклон |
200 |
8 |
0,5% |
320 |
1000 |
90 |
12 |
|
14714 |
BGU-Z Улей универсален SV G NW 200, Nr. 9, със защитен кант от чугун, 0,5 % наклон |
200 |
9 |
0,5% |
325 |
1000 |
90.8 |
12 |
|
14715 |
BGU-Z Улей универсален SV G NW 200, Nr. 10, със защитен кант от чугун, 0,5 % наклон |
200 |
10 |
0,5% |
330 |
1000 |
91.6 |
12 |
|
14716 |
BGU-Z Улей универсален SV G NW 200, Nr. 0, стр. дължина 500, със защитен кант от чугун, без наклон |
200 |
0 |
без наклон |
280 |
500 |
42 |
12 |
Решетки с номинален размер 200 мм
|
Арт. № |
Описание |
Решетка |
Мат-л |
Размери |
Клас на нат-не |
Шлиц / Меш |
Kg |
Пак. |
Пол. площ |
|
БДС EN 1433 |
ш-на |
бр. |
на отвори |
||||||
|
кв. мм |
|||||||||
|
22175 |
BG-SV Решетка МЕШ NW 200, 500/247/25, меш 30/10, Клас C 250 kN, поцинк. със система за бързо заключване |
Решетка меш |
Поц. стомана |
500/247 |
C 250 kN |
MW 30/10 |
5.1 |
60 |
1850 |
|
22174 |
BG-SV Решетка МЕШ NW 200, 1000/247/25, меш 30/10, Клас C 250 kN, поцинк. със система за бързо заключване |
Решетка меш |
Поц. стомана |
1000/247 |
C 250 kN |
MW 30/10 |
10.1 |
60 |
1850 |
|
22373 |
BG-SV Решетка МЕШ NW 200, стомана неръждаема V2A, 500/247/25, меш 30/10, Клас C 250 kN |
Решетка меш |
Неръж.ст. 1.4301 V2A |
500/247 |
C 250 kN |
MW 30/10 |
5.1 |
60 |
1850 |
|
22372 |
BG-SV Решетка МЕШ NW 200, стомана неръждаема V2A, 1000/247/25, меш 30/10, Клас C 250 kN |
Решетка меш |
Неръж.ст. 1.4301 V2A |
1000/247 |
C 250 kN |
MW 30/10 |
10 |
60 |
1850 |
|
22079 |
BG-SV Решетка чугун NW 200, 500/247/25, SW 18/220, Клас D 400 kN със система за бързо заключване |
Решетка шлиц |
чугун |
500/247 |
D 400 kN |
SW 18/220 |
8.2 |
60 |
1075 |
|
22172 |
BG-SV Решетка меш NW 200, 1000/247/25, MW 30/30, Клас D 400 kN със система за бързо заключване |
Решетка меш |
Поц. стомана |
1000/247 |
D 400 kN |
MW 30/30 |
12.6 |
60 |
1940 |
|
22173 |
BG-SV Решетка меш NW 200, 500/247/25, MW 30/30, Клас D 400 kN със система за бързо заключване |
Решетка меш |
Поц. стомана |
500/247 |
D 400 kN |
MW 30/30 |
6.4 |
60 |
1940 |
|
22774 |
BG-SV Решетка чугун надлъжен шлиц NW 200, 500/247/25, MW 27/13, Клас E 600 kN, със система за бързо заключване |
Надл. шлиц |
чугун |
500/247 |
E 600 kN |
MW 27/13 |
9.1 |
60 |
960 |
Принадлежности
|
Арт. № |
Описание |
|
30002 |
Допълнение за улеи с отвор DN 200, диаметър 202 |
|
22208 |
BGU-Z Шахта SV G NW 200, със защитен кант от чугун и щутцер на DN 200 |
|
22512 |
Кошница за едри отпадъци за Шахта NW 200, пластмаса |
|
30040 |
Воден затвор от PVC извивка DN 200/87° |
|
22240 |
Челна плоча NW 200, тапа, поцинк. (BGU-Z SV, BGZ-S SV) |
|
22241 |
Челна плоча NW 200, с щутцер DN 200, поцинк. (BGU-Z SV, BGZ-S SV) |
|
22280 |
BG-SV Болтово заключване за Решетка МЕШ |
|
22281 |
BG-SV Болтово заключване за Решетка чугун |
|
22197 |
BGU-Z Шахта SV V NW 200, със защитен кант от стомана поцинк. и щутцер на DN 200 |
|
22512 |
Кошница за едри отпадъци за Шахта NW 200, пластмаса |
|
30040 |
Воден затвор от PVC извивка DN 200/87° |
|
22240 |
Челна плоча NW 200, тапа, поцинк. (BGU-Z SV, BGZ-S SV) |
|
22241 |
Челна плоча NW 200, с щутцер DN 200, поцинк. (BGU-Z SV, BGZ-S SV) |
|
22280 |
BG-SV Болтово заключване за Решетка МЕШ |
|
22281 |
BG-SV Болтово заключване за Решетка чугун |
|
22402 |
BGU-Z Шахта SV E NW 200, със защитен кант от неръждаема стомана V2A и щутцер на DN 200 |
|
22512 |
Кошница за едри отпадъци за Шахта NW 200, пластмаса |
|
30040 |
Воден затвор от PVC извивка DN 200/87° |
|
22440 |
Челна плоча NW 200, тапа, стомана неръждаема V2A (BGU-Z SV) |
|
22441 |
Челна плоча NW 200, с щутцер DN 200, стомана неръждаема V2A (BGU-Z SV) |
|
22281 |
BG-SV Болтово заключване за Решетка чугун |
|
22282 |
BG-SV Болтово заключване за Решетка МЕШ in стомана неръждаема VIIa |
