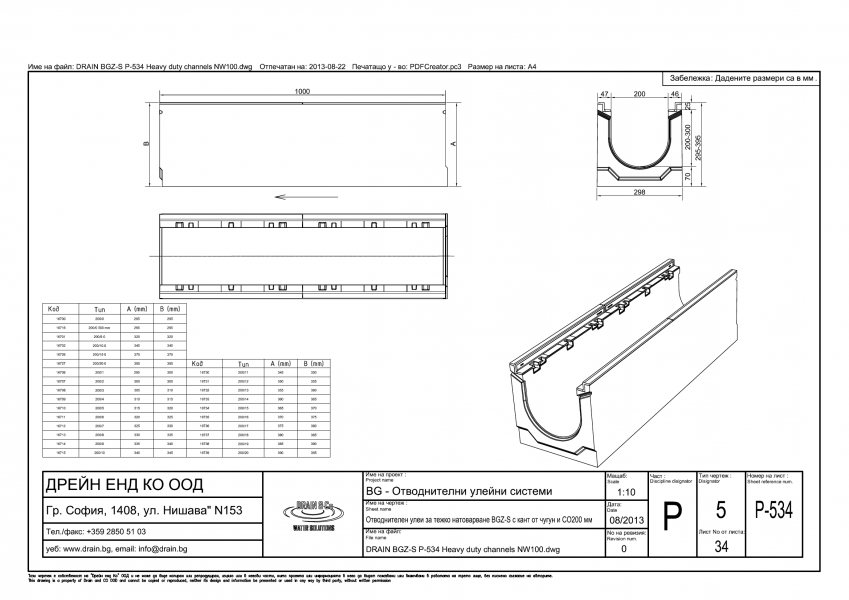

DRAIN BGZ-S 100

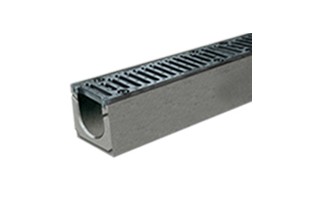

BGZ-S SV Отводнителни улеи за тежко натоварване
с чугунен кант, бързо или болтово заключване до клас натоварване F900 съгласно БДС EN 1433.
Високо качествено бетонно тяло с чугунени кантове позволява безопасна челна връзка по между им, 4-ри болтовото заключване, което гарантира високо якостна връзка между улея и решетката.
Това прави системата подходяща за повърхностно линейно отводняване на индустриални зони (складове и паркинги), товаро - разтоварителни зони, петролни станции, магистрали, автомобилни пътища, ж.п. гари и др.
Номинална широчина: 100 мм
Строителна широчина: 194 мм
Строителна височина:от 185 до 285 мм
Решетки: Безболтово заключване и болтово заключване.
По избор хоризонтални улеи с и без наклон.
Клас натоварване: А15 до F900
|
Арт. № |
Описание |
НШ, мм |
№ |
Наклон/Отвор |
Стр. в-на |
Дължина |
Тегло |
Пак. |
|
в мм |
в мм |
kg/бр. |
бр. |
|||||
|
16500 |
BGZ-S Улей за тежко натоварване SV G NW 100, Nr. 0, със защитен кант от чугун, без наклон |
100 |
0 |
без наклон |
185 |
1000 |
63 |
20 |
|
16501 |
BGZ-S Улей за тежко натоварване SV G NW 100, Nr. 5-0, със защитен кант от чугун, без наклон |
100 |
5-0 |
без наклон |
210 |
1000 |
68 |
20 |
|
16502 |
BGZ-S Улей за тежко натоварване SV G NW 100, Nr. 10-0, със защитен кант от чугун, без наклон |
100 |
10-0 |
без наклон |
235 |
1000 |
73 |
20 |
|
16503 |
BGZ-S Улей за тежко натоварване SV G NW 100, Nr. 15-0, със защитен кант от чугун, без наклон |
100 |
15-0 |
без наклон |
260 |
1000 |
78 |
15 |
|
16504 |
BGZ-S Улей за тежко натоварване SV G NW 100, Nr. 20-0, със защитен кант от чугун, без наклон |
100 |
20-0 |
без наклон |
285 |
1000 |
83 |
15 |
|
16505 |
BGZ-S Улей за тежко натоварване SV G NW 101, Nr. 0, със защитен кант от чугун и отвор за заустване, без наклон |
100 |
0 |
отвор без наклон |
185 |
1000 |
60 |
20 |
|
16506 |
BGZ-S Улей за тежко натоварване SV G NW 101, Nr. 5-0, със защитен кант от чугун и отвор за заустване, без наклон |
100 |
5-0 |
отвор без наклон |
210 |
1000 |
65 |
20 |
|
16507 |
BGZ-S Улей за тежко натоварване SV G NW 101, Nr. 10-0, със защитен кант от чугун и отвор за заустване, без наклон |
100 |
10-0 |
отвор без наклон |
235 |
1000 |
70 |
20 |
|
16508 |
BGZ-S Улей за тежко натоварване SV G NW 101, Nr. 15-0, със защитен кант от чугун и отвор за заустване, без наклон |
100 |
15-0 |
отвор без наклон |
260 |
1000 |
75 |
15 |
|
16509 |
BGZ-S Улей за тежко натоварване SV G NW 101, Nr. 20-0, със защитен кант от чугун и отвор за заустване, без наклон |
100 |
20-0 |
отвор без наклон |
285 |
1000 |
80 |
15 |
|
16510 |
BGZ-S Улей за тежко натоварване SV G NW 100, Nr. 1, със защитен кант от чугун, 0,5 % наклон |
100 |
1 |
0,5% |
190 |
1000 |
63.5 |
20 |
|
16511 |
BGZ-S Улей за тежко натоварване SV G NW 100, Nr. 2, със защитен кант от чугун, 0,5 % наклон |
100 |
2 |
0,5% |
195 |
1000 |
64.5 |
20 |
|
16512 |
BGZ-S Улей за тежко натоварване SV G NW 100, Nr. 3, със защитен кант от чугун, 0,5 % наклон |
100 |
3 |
0,5% |
200 |
1000 |
65.5 |
20 |
|
16513 |
BGZ-S Улей за тежко натоварване SV G NW 100, Nr. 4, със защитен кант от чугун, 0,5 % наклон |
100 |
4 |
0,5% |
205 |
1000 |
66.5 |
20 |
|
16514 |
BGZ-S Улей за тежко натоварване SV G NW 100, Nr. 5, със защитен кант от чугун, 0,5 % наклон |
100 |
5 |
0,5% |
210 |
1000 |
67.5 |
20 |
|
16515 |
BGZ-S Улей за тежко натоварване SV G NW 100, Nr. 6, със защитен кант от чугун, 0,5 % наклон |
100 |
6 |
0,5% |
215 |
1000 |
68.5 |
20 |
|
16516 |
BGZ-S Улей за тежко натоварване SV G NW 100, Nr. 7, със защитен кант от чугун, 0,5 % наклон |
100 |
7 |
0,5% |
220 |
1000 |
69.5 |
20 |
|
16517 |
BGZ-S Улей за тежко натоварване SV G NW 100, Nr. 8, със защитен кант от чугун, 0,5 % наклон |
100 |
8 |
0,5% |
225 |
1000 |
70.5 |
20 |
|
16518 |
BGZ-S Улей за тежко натоварване SV G NW 100, Nr. 9, със защитен кант от чугун, 0,5 % наклон |
100 |
9 |
0,5% |
230 |
1000 |
71.5 |
20 |
|
16519 |
BGZ-S Улей за тежко натоварване SV G NW 100, Nr. 10, със защитен кант от чугун, 0,5 % наклон |
100 |
10 |
0,5% |
235 |
1000 |
72.5 |
20 |
|
16520 |
BGZ-S Улей за тежко натоварване SV G NW 100, Nr. 11, със защитен кант от чугун, 0,5 % наклон |
100 |
11 |
0,5% |
240 |
1000 |
73.5 |
15 |
|
16521 |
BGZ-S Улей за тежко натоварване SV G NW 100, Nr. 12, със защитен кант от чугун, 0,5 % наклон |
100 |
12 |
0,5% |
245 |
1000 |
74.5 |
15 |
|
16522 |
BGZ-S Улей за тежко натоварване SV G NW 100, Nr. 13, със защитен кант от чугун, 0,5 % наклон |
100 |
13 |
0,5% |
250 |
1000 |
75.5 |
15 |
|
16523 |
BGZ-S Улей за тежко натоварване SV G NW 100, Nr. 14, със защитен кант от чугун, 0,5 % наклон |
100 |
14 |
0,5% |
255 |
1000 |
76.5 |
15 |
|
16524 |
BGZ-S Улей за тежко натоварване SV G NW 100, Nr. 15, със защитен кант от чугун, 0,5 % наклон |
100 |
15 |
0,5% |
260 |
1000 |
77.5 |
15 |
|
16525 |
BGZ-S Улей за тежко натоварване SV G NW 100, Nr. 16, със защитен кант от чугун, 0,5 % наклон |
100 |
16 |
0,5% |
265 |
1000 |
78.5 |
15 |
|
16526 |
BGZ-S Улей за тежко натоварване SV G NW 100, Nr. 17, със защитен кант от чугун, 0,5 % наклон |
100 |
17 |
0,5% |
270 |
1000 |
79.5 |
15 |
|
16527 |
BGZ-S Улей за тежко натоварване SV G NW 100, Nr. 18, със защитен кант от чугун, 0,5 % наклон |
100 |
18 |
0,5% |
275 |
1000 |
80.5 |
15 |
|
16528 |
BGZ-S Улей за тежко натоварване SV G NW 100, Nr. 19, със защитен кант от чугун, 0,5 % наклон |
100 |
19 |
0,5% |
280 |
1000 |
81.5 |
15 |
|
16529 |
BGZ-S Улей за тежко натоварване SV G NW 100, Nr. 20, със защитен кант от чугун, 0,5 % наклон |
100 |
20 |
0,5% |
285 |
1000 |
82.5 |
15 |
|
16530 |
BGZ-S Улей за тежко натоварване SV G NW 100, Nr. 0, стр. дължина 500, със защитен кант от чугун, без наклон |
100 |
0 |
без наклон |
185 |
500 |
31.5 |
20 |
Решетки с номинален размер 100 мм
|
Арт. № |
Описание |
Решетка |
Мат-л |
Размери |
Клас на нат-не |
Шлиц / Меш |
Kg |
Пак. |
Пол. площ |
|
БДС EN 1433 |
ш-на |
бр. |
на отвори |
||||||
|
кв. мм |
|||||||||
|

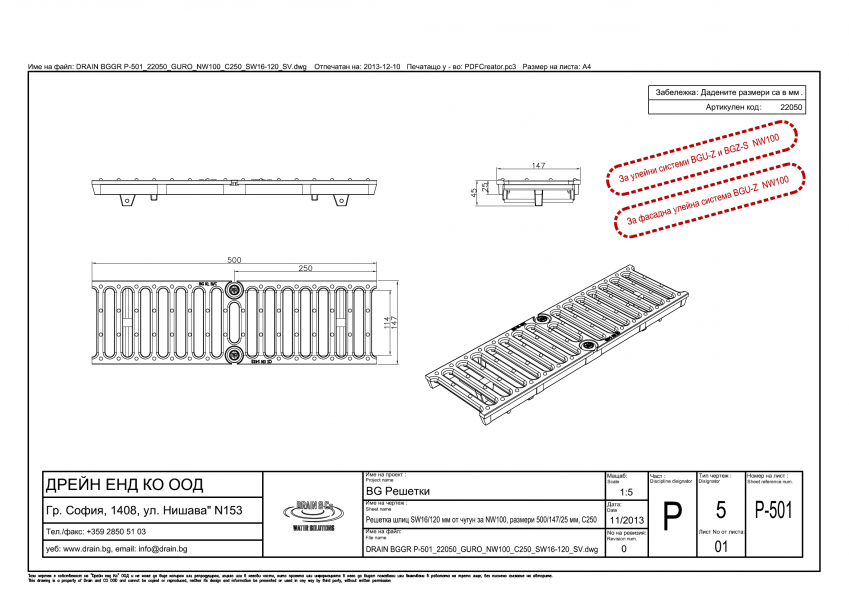

22050 |
BG-SV Решетка чугун NW 100, 500/147/25, SW 16/120, Клас C 250 kN със система за бързо заключване |
Решетка шлиц |
чугун |
500/147 |
C 250 kN |
SW 16/120 |
3.9 |
120 |
585 |
|

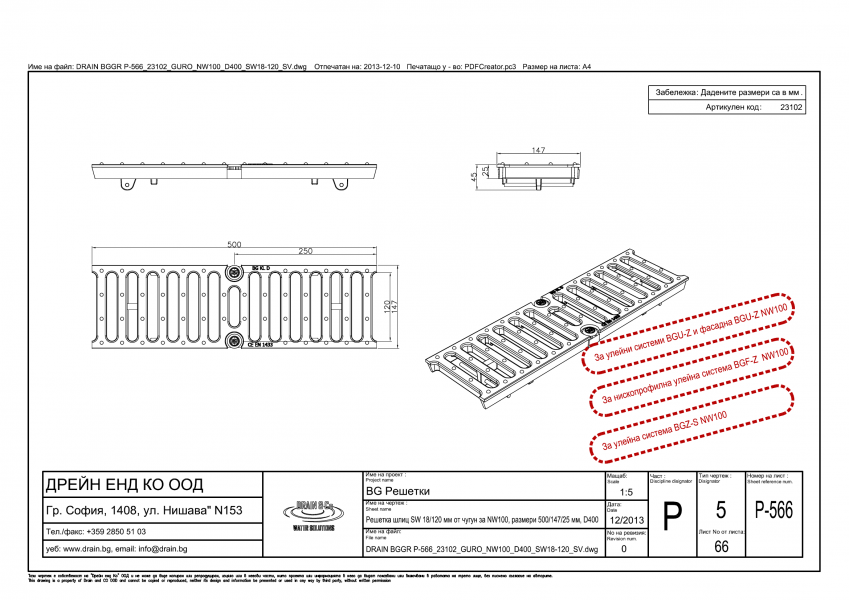

23102 |
BG-SV Решетка чугун NW 100, 500/147/25, SW 18/120, Клас D 400 kN със система за бързо заключване |
Решетка шлиц |
чугун |
500/147 |
D 400 kN |
SW 18/120 |
4 |
120 |
585 |
|
22158 |
BG-SV Решетка меш NW 100, 1000/147/25, MW 30/30, Клас D 400 kN със система за бързо заключване |
Решетка меш |
Поц. стомана |
1000/147 |
D 400 kN |
MW 30/30 |
5.1 |
120 |
1190 |
|

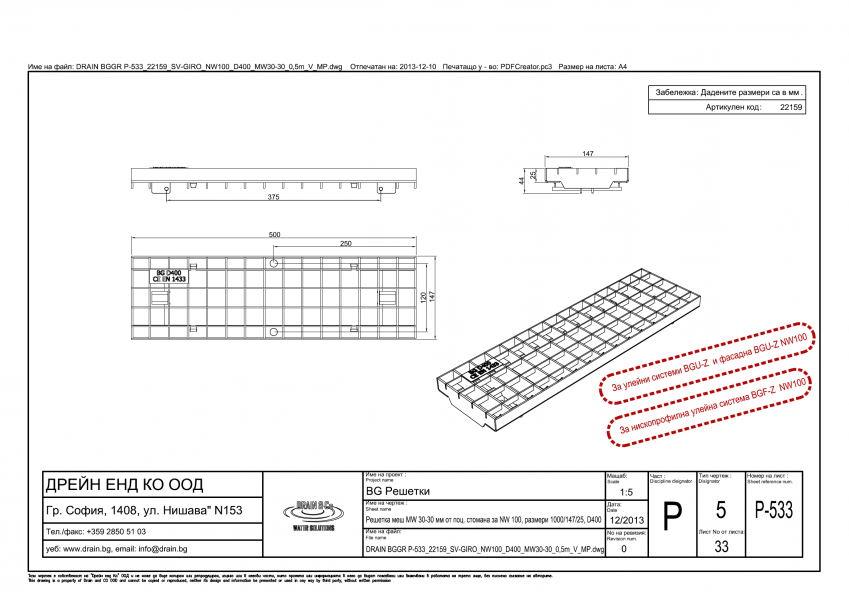

22159 |
BG-SV Решетка меш NW 100, 500/147/25, MW 30/30, Клас D 400 kN със система за бързо заключване |
Решетка меш |
Поц. стомана |
500/147 |
D 400 kN |
MW 30/30 |
2.6 |
120 |
1190 |
|

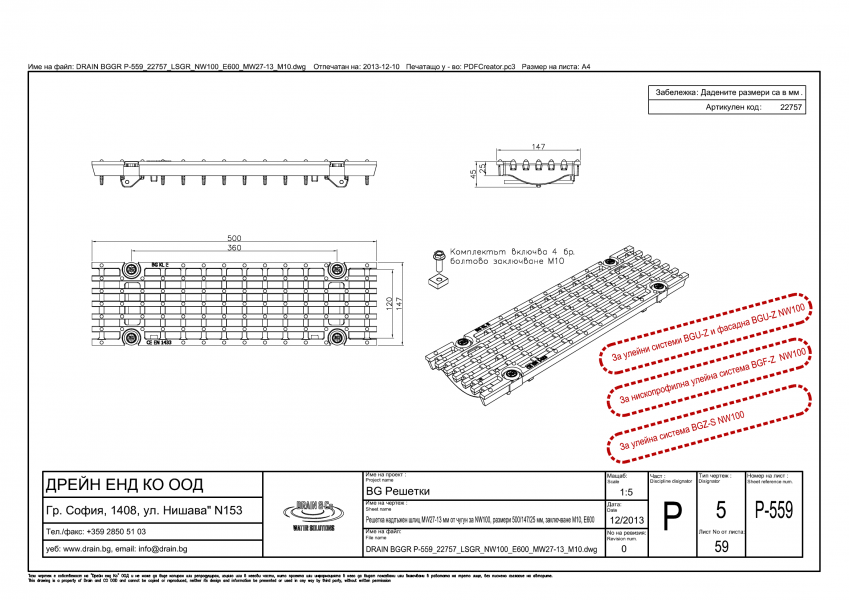

22757 |
Решетка чугун надлъжен шлиц NW 100, 500/147/25, MW 27/13, Клас E 600 kN, включ. заключване с 4 болта |
Надл. шлиц |
чугун |
500/147 |
E 600 kN |
MW 27/13 |
4.3 |
120 |
520 |
|

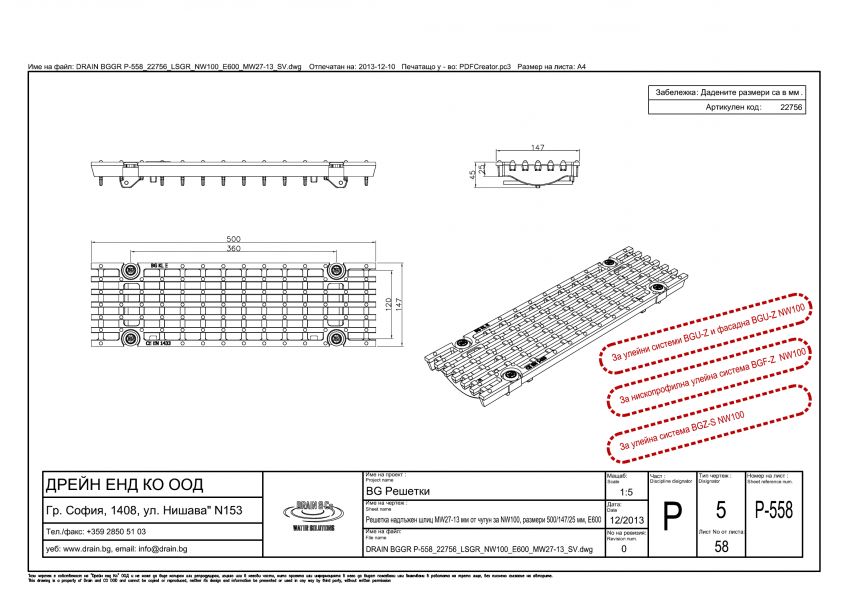

22756 |
BG-SV Решетка чугун надлъжен шлиц NW 100, 500/147/25, MW 27/13, Клас E 600 kN, със система за бързо заключване |
Надл. шлиц |
чугун |
500/147 |
E 600 kN |
MW 27/13 |
4.3 |
120 |
520 |
|

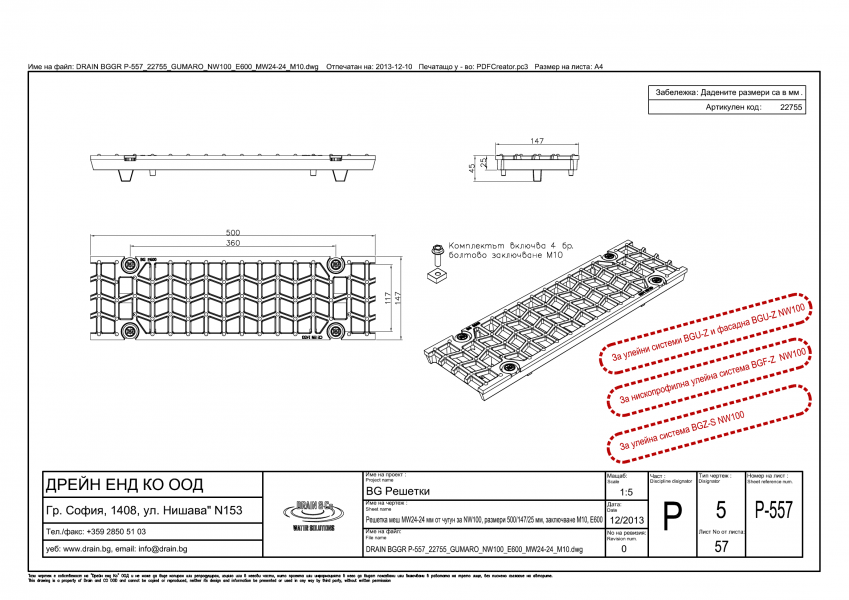

22755 |
Решетка меш чугун NW 100, 500/147/25, MW 24/24, Клас E 600 kN, включ. заключване с 4 болта |
Решетка меш чугун |
чугун |
500/147 |
E 600 kN |
MW 24/24 |
4.7 |
120 |
725 |
|
22754 |
BG-SV Решетка меш чугун NW 100, 500/147/25, MW 24/24, Клас E 600 kN, със система за бързо заключване |
Решетка меш чугун |
чугун |
500/147 |
E 600 kN |
MW 24/24 |
4.7 |
120 |
725 |
|

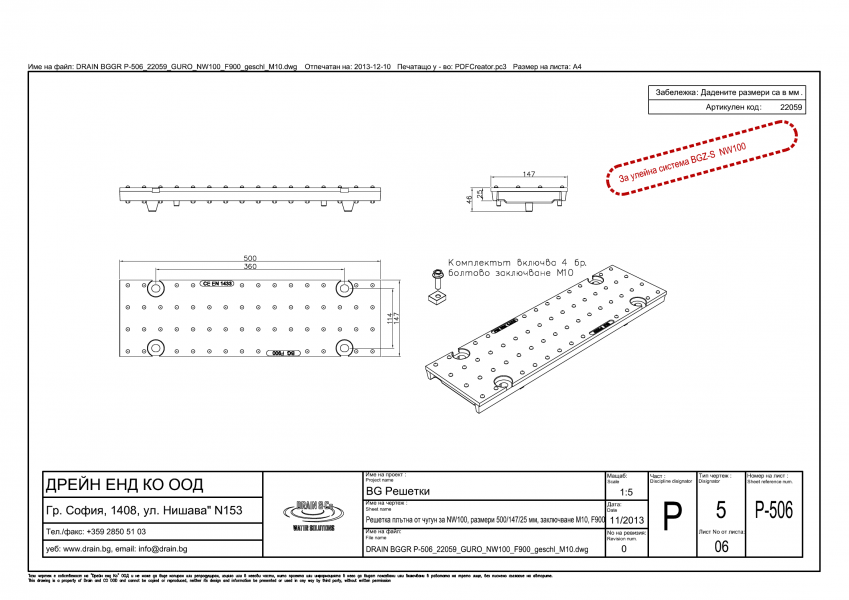

22059 |
Решетка чугун NW 100, 500/147/25, плътна, Клас F 900 kN, включ. заключване с 4 болта |
Решетка плътна |
чугун |
500/147 |
F 900 kN |
geschlossen |
7.7 |
120 |
0 |
|

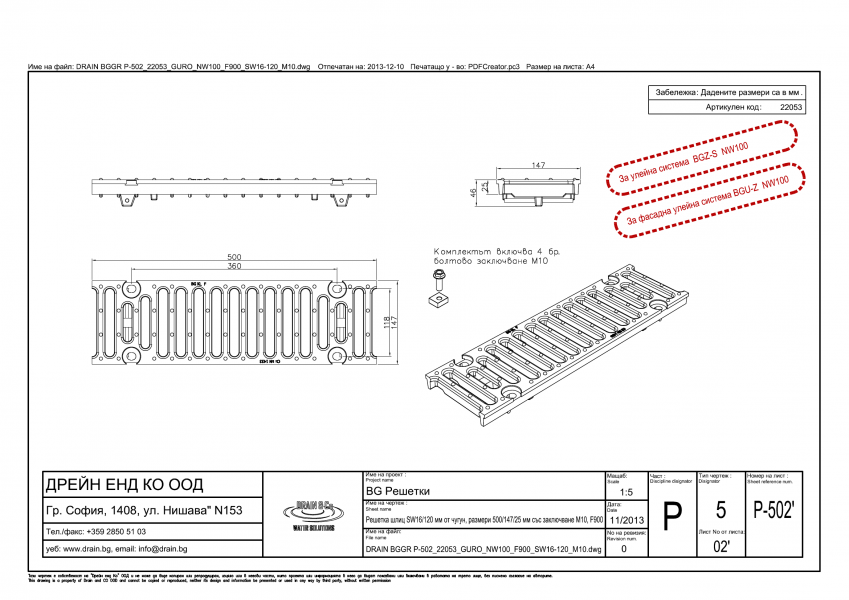

22053 |
Решетка чугун NW 100, 500/147/25, SW 16/120, Клас F 900 kN, включ. заключване с 4 болта |
Решетка шлиц |
чугун |
500/147 |
F 900 kN |
SW 16/120 |
5.4 |
120 |
517 |
Принадлежности
|
Арт. № |
Описание |
|
30000 |
Допълнение за улеи с отвор DN 100, диаметър 132 |
|
22200 |
BGZ-S Шахта SV G NW 100, със защитен кант от чугун и щутцер на DN 150 |
|
22510 |
Кошница за едри отпадъци за Шахта NW 100, пластмаса |
|
30030 |
Воден затвор от PVC извивка DN 150/87° |
|
30019 |
Воден затвор за вертикален щутцер DN 100 |
|
22220 |
Челна плоча NW 100, тапа, поцинк. (BGU-Z SV, BGZ-S SV) |
|
22221 |
Челна плоча NW 100, с щутцер DN 100, поцинк. (BGU, BGU-Z SV, BGZ-S SV) |
|
22280 |
BG-SV Болтово заключване за Решетка МЕШ |
|
22281 |
BG-SV Болтово заключване за Решетка чугун |
Снимки:
|
|
|
|
|
|
|
|
|
|
