DRAIN BGZ-S 150

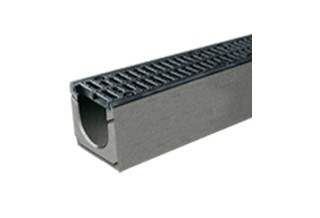

BGZ-S SV Отводнителни улеи за тежко натоварване
с чугунен кант, бързо или болтово заключване до клас натоварване F900 съгласно БДС EN 1433.
Високо качествено бетонно тяло с чугунени кантове позволява безопасна челна връзка по между им, 4-ри болтовото заключване, което гарантира високо якостна връзка между улея и решетката.
Това прави системата подходяща за повърхностно линейно отводняване на индустриални зони (складове и паркинги), товаро - разтоварителни зони, петролни станции, магистрали, автомобилни пътища, ж.п. гари и др.
Номинална широчина: 150 мм
Строителна широчина: 248 мм
Строителна височина:от 240 до 340 мм
Решетки: Безболтово заключване и болтово заключване.
По избор хоризонтални улеи с и без наклон.
Клас натоварване: А15 до F900

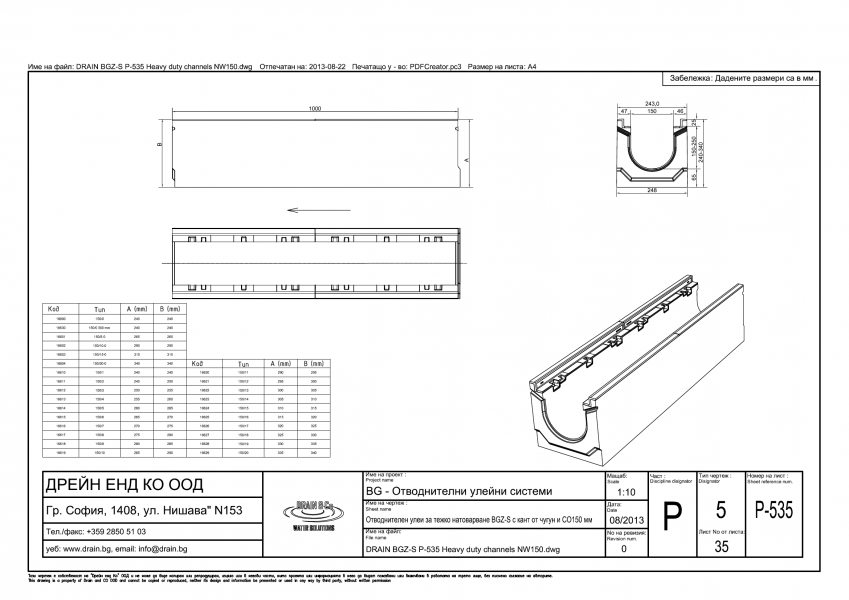

BGZ-S SV с номинална широчина 150 мм
|
Арт. № |
Описание |
НШ, мм |
№ |
Наклон/Отвор |
Стр. в-на |
Дължина |
Тегло |
Пак. |
|
в мм |
в мм |
kg/бр. |
бр. |
|||||
|
16600 |
BGZ-S Улей за тежко натоварване SV G NW 150, Nr. 0, със защитен кант от чугун, без наклон |
150 |
0 |
без наклон |
240 |
1000 |
86 |
16 |
|
16601 |
BGZ-S Улей за тежко натоварване SV G NW 150, Nr. 5-0, със защитен кант от чугун, без наклон |
150 |
5-0 |
без наклон |
265 |
1000 |
90.75 |
16 |
|
16602 |
BGZ-S Улей за тежко натоварване SV G NW 150, Nr. 10-0, със защитен кант от чугун, без наклон |
150 |
10-0 |
без наклон |
290 |
1000 |
95.5 |
16 |
|
16603 |
BGZ-S Улей за тежко натоварване SV G NW 150, Nr. 15-0, със защитен кант от чугун, без наклон |
150 |
15-0 |
без наклон |
315 |
1000 |
100.25 |
12 |
|
16604 |
BGZ-S Улей за тежко натоварване SV G NW 150, Nr. 20-0, със защитен кант от чугун, без наклон |
150 |
20-0 |
без наклон |
340 |
1000 |
105 |
12 |
|
16605 |
BGZ-S Улей за тежко натоварване SV G NW 151, Nr. 0, със защитен кант от чугун и отвор за заустване, без наклон |
150 |
0 |
отвор без наклон |
240 |
1000 |
82 |
16 |
|
16606 |
BGZ-S Улей за тежко натоварване SV G NW 151, Nr. 5-0, със защитен кант от чугун и отвор за заустване, без наклон |
150 |
5-0 |
отвор без наклон |
265 |
1000 |
86.75 |
16 |
|
16607 |
BGZ-S Улей за тежко натоварване SV G NW 151, Nr. 10-0, със защитен кант от чугун и отвор за заустване, без наклон |
150 |
10-0 |
отвор без наклон |
290 |
1000 |
91.5 |
16 |
|
16608 |
BGZ-S Улей за тежко натоварване SV G NW 151, Nr. 15-0, със защитен кант от чугун и отвор за заустване, без наклон |
150 |
15-0 |
отвор без наклон |
315 |
1000 |
96.25 |
12 |
|
16609 |
BGZ-S Улей за тежко натоварване SV G NW 151, Nr. 20-0, със защитен кант от чугун и отвор за заустване, без наклон |
150 |
20-0 |
отвор без наклон |
340 |
1000 |
101 |
12 |
|
16610 |
BGZ-S Улей за тежко натоварване SV G NW 150, Nr. 1, със защитен кант от чугун, 0,5 % наклон |
150 |
1 |
0,5% |
245 |
1000 |
86.48 |
16 |
|
16611 |
BGZ-S Улей за тежко натоварване SV G NW 150, Nr. 2, със защитен кант от чугун, 0,5 % наклон |
150 |
2 |
0,5% |
250 |
1000 |
87.43 |
16 |
|
16612 |
BGZ-S Улей за тежко натоварване SV G NW 150, Nr. 3, със защитен кант от чугун, 0,5 % наклон |
150 |
3 |
0,5% |
255 |
1000 |
88.38 |
16 |
|
16613 |
BGZ-S Улей за тежко натоварване SV G NW 150, Nr. 4, със защитен кант от чугун, 0,5 % наклон |
150 |
4 |
0,5% |
260 |
1000 |
89.33 |
16 |
|
16614 |
BGZ-S Улей за тежко натоварване SV G NW 150, Nr. 5, със защитен кант от чугун, 0,5 % наклон |
150 |
5 |
0,5% |
265 |
1000 |
90.28 |
16 |
|
16615 |
BGZ-S Улей за тежко натоварване SV G NW 150, Nr. 6, със защитен кант от чугун, 0,5 % наклон |
150 |
6 |
0,5% |
270 |
1000 |
91.23 |
16 |
|
16616 |
BGZ-S Улей за тежко натоварване SV G NW 150, Nr. 7, със защитен кант от чугун, 0,5 % наклон |
150 |
7 |
0,5% |
275 |
1000 |
92.18 |
16 |
|
16617 |
BGZ-S Улей за тежко натоварване SV G NW 150, Nr. 8, със защитен кант от чугун, 0,5 % наклон |
150 |
8 |
0,5% |
280 |
1000 |
93.13 |
16 |
|
16618 |
BGZ-S Улей за тежко натоварване SV G NW 150, Nr. 9, със защитен кант от чугун, 0,5 % наклон |
150 |
9 |
0,5% |
285 |
1000 |
94.08 |
16 |
|
16619 |
BGZ-S Улей за тежко натоварване SV G NW 150, Nr. 10, със защитен кант от чугун, 0,5 % наклон |
150 |
10 |
0,5% |
290 |
1000 |
95.03 |
16 |
|
16620 |
BGZ-S Улей за тежко натоварване SV G NW 150, Nr. 11, със защитен кант от чугун, 0,5 % наклон |
150 |
11 |
0,5% |
295 |
1000 |
95.98 |
12 |
|
16621 |
BGZ-S Улей за тежко натоварване SV G NW 150, Nr. 12, със защитен кант от чугун, 0,5 % наклон |
150 |
12 |
0,5% |
300 |
1000 |
96.93 |
12 |
|
16622 |
BGZ-S Улей за тежко натоварване SV G NW 150, Nr. 13, със защитен кант от чугун, 0,5 % наклон |
150 |
13 |
0,5% |
305 |
1000 |
97.88 |
12 |
|
16623 |
BGZ-S Улей за тежко натоварване SV G NW 150, Nr. 14, със защитен кант от чугун, 0,5 % наклон |
150 |
14 |
0,5% |
310 |
1000 |
98.83 |
12 |
|
16624 |
BGZ-S Улей за тежко натоварване SV G NW 150, Nr. 15, със защитен кант от чугун, 0,5 % наклон |
150 |
15 |
0,5% |
315 |
1000 |
99.78 |
12 |
|
16625 |
BGZ-S Улей за тежко натоварване SV G NW 150, Nr. 16, със защитен кант от чугун, 0,5 % наклон |
150 |
16 |
0,5% |
320 |
1000 |
100.73 |
12 |
|
16626 |
BGZ-S Улей за тежко натоварване SV G NW 150, Nr. 17, със защитен кант от чугун, 0,5 % наклон |
150 |
17 |
0,5% |
325 |
1000 |
101.68 |
12 |
|
16627 |
BGZ-S Улей за тежко натоварване SV G NW 150, Nr. 18, със защитен кант от чугун, 0,5 % наклон |
150 |
18 |
0,5% |
330 |
1000 |
102.63 |
12 |
|
16628 |
BGZ-S Улей за тежко натоварване SV G NW 150, Nr. 19, със защитен кант от чугун, 0,5 % наклон |
150 |
19 |
0,5% |
335 |
1000 |
103.58 |
12 |
|
16629 |
BGZ-S Улей за тежко натоварване SV G NW 150, Nr. 20, със защитен кант от чугун, 0,5 % наклон |
150 |
20 |
0,5% |
340 |
1000 |
104.53 |
12 |
|
16630 |
BGZ-S Улей за тежко натоварване SV G NW 150, Nr. 0, стр. дължина 500, със защитен кант от чугун, без наклон |
150 |
0 |
без наклон |
240 |
500 |
43 |
16 |
Решетки с номинален размер 150 мм
|
Арт. № |
Описание |
Решетка |
Мат-л |
Размери |
Клас на нат-не |
Шлиц / Меш |
Kg |
Пак. |
Пол. площ |
|
БДС EN 1433 |
ш-на |
бр. |
на отвори |
||||||
|
кв. мм |
|||||||||
|
22067 |

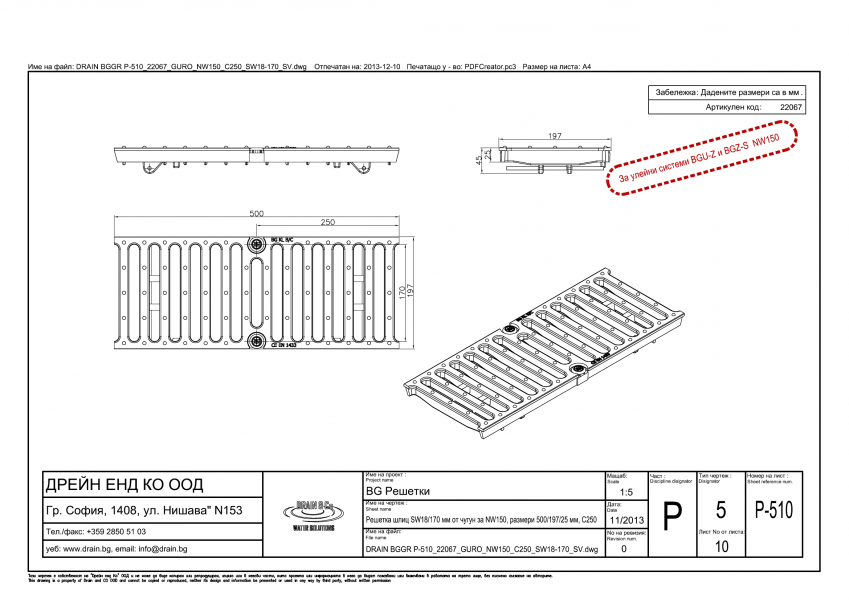

BG-SV Решетка чугун NW 150, 500/197/25, SW 18/170, Клас C 250 kN със система за бързо заключване |
Решетка шлиц |
чугун |
500/197 |
C 250 kN |
SW 18/170 |
5.5 |
100 |
840 |
|
22066 |
BG-SV Решетка чугун NW 150, 500/197/25, SW 18/170, Клас D 400 kN със система за бързо заключване |
Решетка шлиц |
чугун |
500/197 |
D 400 kN |
SW 18/170 |
6 |
100 |
840 |
|
22168 |

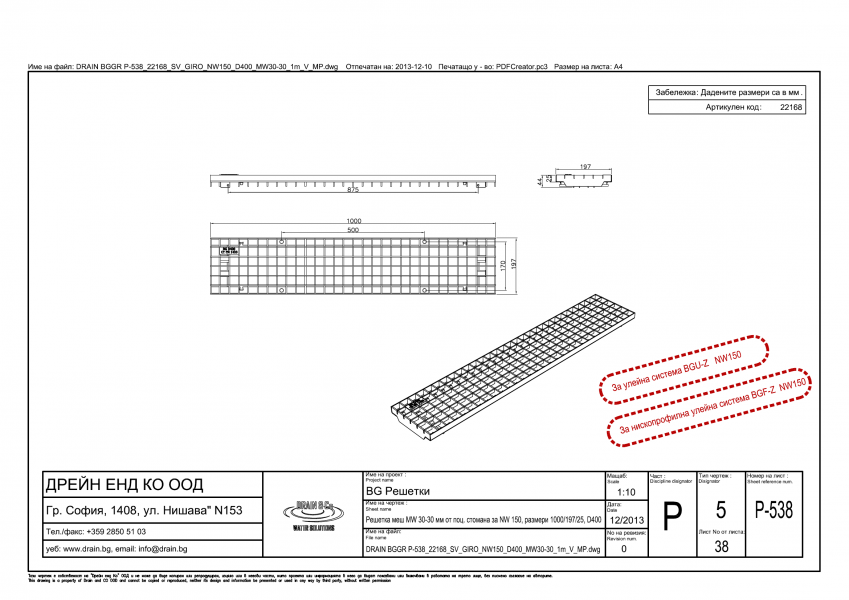

BG-SV Решетка меш NW 150 1000/197/25, MW 30/30, Клас D 400 kN със система за бързо заключване |
Решетка меш |
Поц. стомана |
1000/197 |
D 400 kN |
MW 30/30 |
9 |
100 |
1530 |
|
22169 |

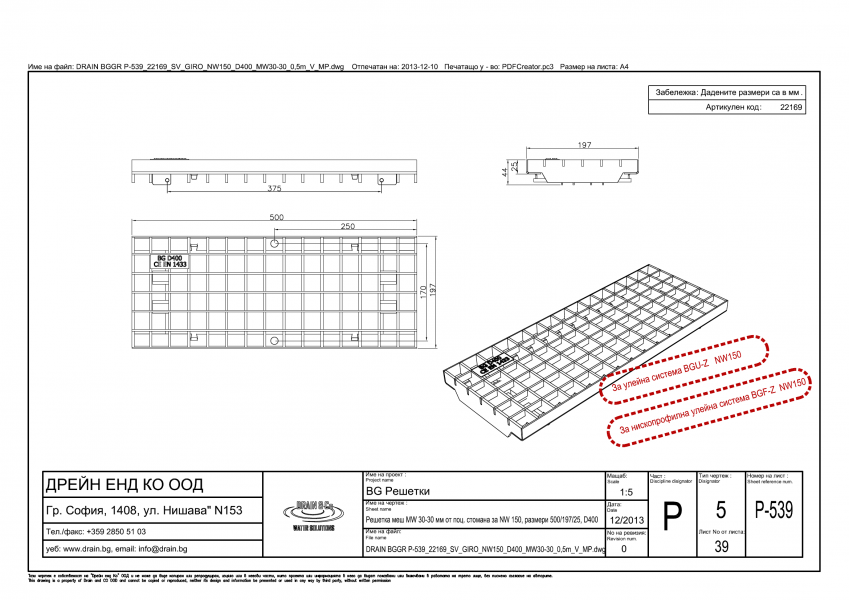

BG-SV Решетка меш NW 150, 500/197/25, MW 30/30, Клас D 400 kN със система за бързо заключване |
Решетка меш |
Поц. стомана |
500/197 |
D 400 kN |
MW 30/30 |
4.7 |
100 |
1530 |
|
22764 |

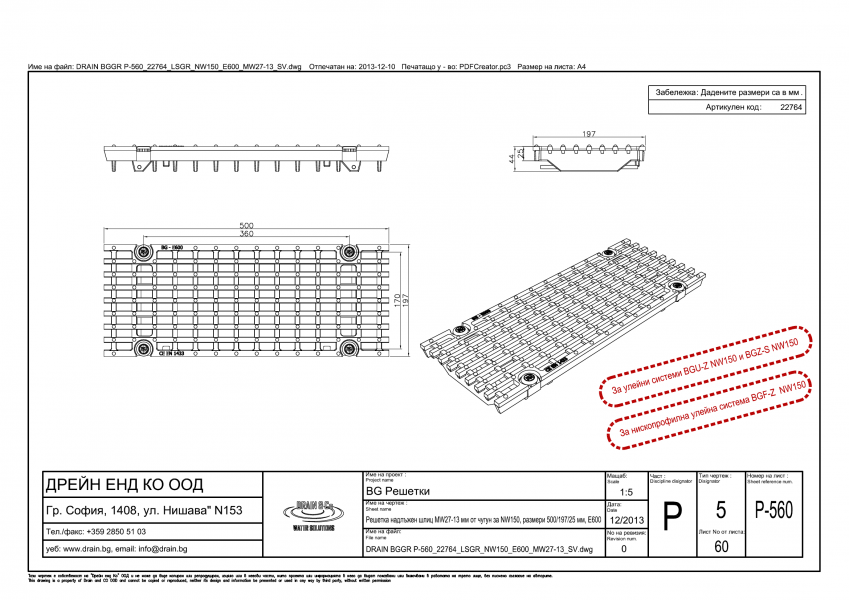

BG-SV Решетка чугун надлъжен шлиц NW 150, 500/197/25, MW 27/13, Клас E 600 kN, със система за бързо заключване |
Надл. шлиц |
чугун |
500/197 |
E 600 kN |
MW 27/13 |
7.3 |
100 |
720 |
|
22765 |

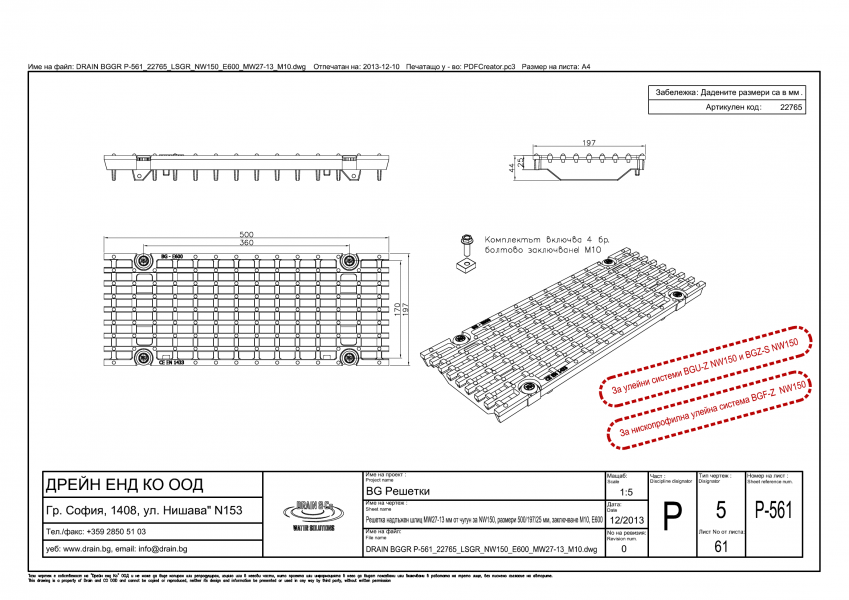

Решетка чугун надлъжен шлиц NW 150, 500/197/25, MW 27/13, Клас E 600 kN, включ. заключване с 4 болта |
Надл. шлиц |
чугун |
500/197 |
E 600 kN |
MW 27/13 |
7.3 |
100 |
720 |
|
22063 |

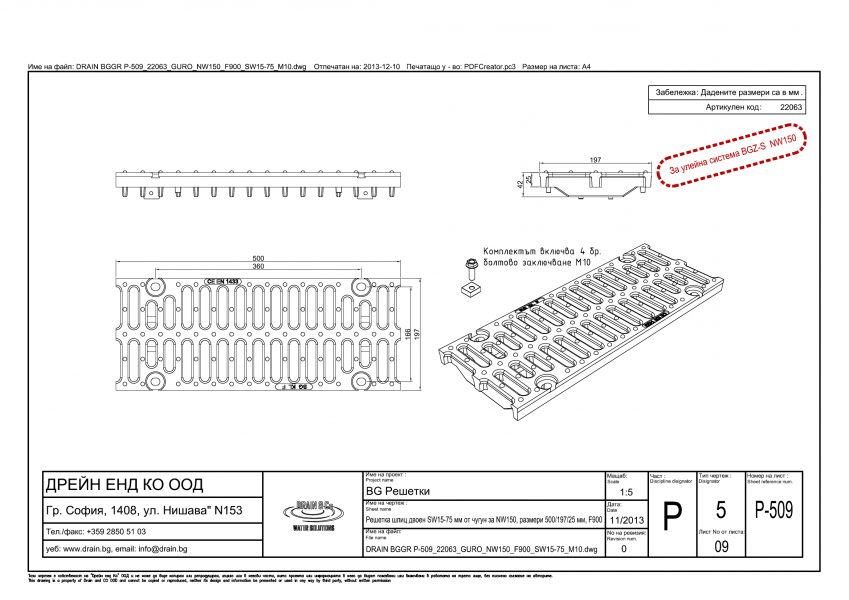

Решетка чугун NW 150, 500/197/25, SW 15/75, Клас F 900 kN, включ. заключване с 4 болта |
Решетка шлиц |
чугун |
500/197 |
F 900 kN |
SW 15/75 |
11.4 |
100 |
704 |
Принадлежности
|
30001 |
Допълнение за улеи с отвор DN 150, диаметър 172 |
|
22201 |
BGZ-S Шахта SV G NW 150, със защитен кант от чугун и щутцер на DN 150 |
|
22511 |
Кошница за едри отпадъци за Шахта NW 150, пластмаса |
|
30030 |
Воден затвор от PVC извивка DN 150/87° |
|
22280 |
BG-SV Болтово заключване за Решетка МЕШ |
|
22230 |
Челна плоча NW 150, тапа, поцинк. (BGU, BGU-Z SV, BGZ-S SV) |
|
22231 |
Челна плоча NW 150, с щутцер DN 150, поцинк. (BGU, BGU-Z SV, BGZ-S SV) |
|
22281 |
BG-SV Болтово заключване за Решетка чугун |
Снимки:
|
|
|
|
|
|
|
