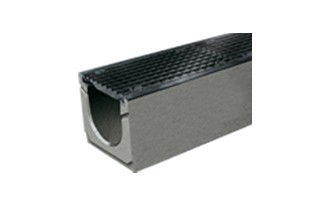

DRAIN BGZ-S 200
BGZ-S SV Отводнителни улеи за тежко натоварване
с чугунен кант, бързо или болтово заключване до клас натоварване F900 съгласно БДС EN 1433.
Високо качествено бетонно тяло с чугунени кантове позволява безопасна челна връзка по между им, 4-ри болтовото заключване, което гарантира високо якостна връзка между улея и решетката.
Това прави системата подходяща за повърхностно линейно отводняване на индустриални зони (складове и паркинги), товаро - разтоварителни зони, петролни станции, магистрали, автомобилни пътища, ж.п. гари и др.
Номинална широчина: 200 мм
Строителна широчина: 294мм
Строителна височина:от 295 до 395 мм
Решетки: Безболтово заключване и болтово заключване.
По избор хоризонтални улеи с и без наклон.
Клас натоварване: А15 до F900

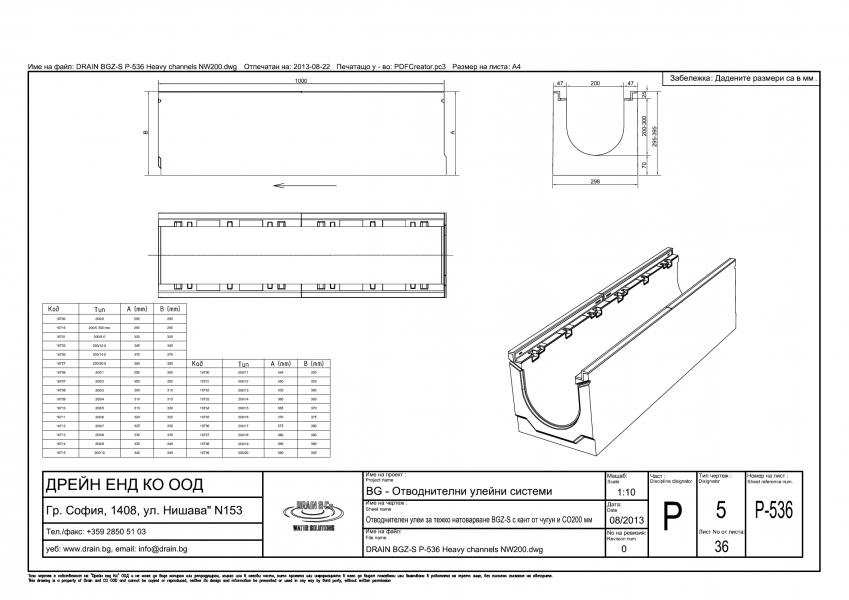

BGZ-S SV с номинална широчина 200 мм
|
Арт. № |
Описание |
НШ, мм |
№ |
Наклон/Отвор |
Стр. в-на |
Дължина |
Тегло |
Пак. |
|
в мм |
в мм |
kg/бр. |
бр. |
|||||
|
16700 |
BGZ-S Улей за тежко натоварване SV G NW 200, Nr. 0, със защитен кант от чугун, без наклон |
200 |
0 |
без наклон |
295 |
1000 |
114 |
12 |
|
16701 |
BGZ-S Улей за тежко натоварване SV G NW 200, Nr. 5-0, със защитен кант от чугун, без наклон |
200 |
5-0 |
без наклон |
320 |
1000 |
119 |
8 |
|
16702 |
BGZ-S Улей за тежко натоварване SV G NW 200, Nr. 10-0, със защитен кант от чугун, без наклон |
200 |
10-0 |
без наклон |
345 |
1000 |
124 |
8 |
|
16726 |
BGZ-S Улей за тежко натоварване SV G NW 200, Nr. 15-0, със защитен кант от чугун, без наклон |
200 |
15-0 |
без наклон |
370 |
1000 |
129 |
8 |
|
16727 |
BGZ-S Улей за тежко натоварване SV G NW 200, Nr. 20-0, със защитен кант от чугун, без наклон |
200 |
20-0 |
без наклон |
395 |
1000 |
134 |
8 |
|
16703 |
BGZ-S Улей за тежко натоварване SV G NW 201, Nr. 0, със защитен кант от чугун и отвор за заустване, без наклон |
200 |
0 |
отвор без наклон |
295 |
1000 |
107 |
8 |
|
16704 |
BGZ-S Улей за тежко натоварване SV G NW 201, Nr. 5-0, със защитен кант от чугун и отвор за заустване, без наклон |
200 |
5-0 |
отвор без наклон |
320 |
1000 |
112 |
8 |
|
16705 |
BGZ-S Улей за тежко натоварване SV G NW 201, Nr. 10-0, със защитен кант от чугун и отвор за заустване, без наклон |
200 |
10-0 |
отвор без наклон |
345 |
1000 |
117 |
8 |
|
16728 |
BGZ-S Улей за тежко натоварване SV G NW 201, Nr. 15-0, със защитен кант от чугун и отвор за заустване, без наклон |
200 |
15-0 |
отвор без наклон |
370 |
1000 |
122 |
8 |
|
16729 |
BGZ-S Улей за тежко натоварване SV G NW 201, Nr. 20-0, със защитен кант от чугун и отвор за заустване, без наклон |
200 |
20-0 |
отвор без наклон |
395 |
1000 |
127 |
8 |
|
16706 |
BGZ-S Улей за тежко натоварване SV G NW 200, Nr. 1, със защитен кант от чугун, 0,5 % наклон |
200 |
1 |
0,5% |
300 |
1000 |
114.5 |
8 |
|
16707 |
BGZ-S Улей за тежко натоварване SV G NW 200, Nr. 2, със защитен кант от чугун, 0,5 % наклон |
200 |
2 |
0,5% |
305 |
1000 |
115.5 |
8 |
|
16708 |
BGZ-S Улей за тежко натоварване SV G NW 200, Nr. 3, със защитен кант от чугун, 0,5 % наклон |
200 |
3 |
0,5% |
310 |
1000 |
116.5 |
8 |
|
16709 |
BGZ-S Улей за тежко натоварване SV G NW 200, Nr. 4, със защитен кант от чугун, 0,5 % наклон |
200 |
4 |
0,5% |
315 |
1000 |
117.5 |
8 |
|
16710 |
BGZ-S Улей за тежко натоварване SV G NW 200, Nr. 5, със защитен кант от чугун, 0,5 % наклон |
200 |
5 |
0,5% |
320 |
1000 |
118.5 |
8 |
|
16711 |
BGZ-S Улей за тежко натоварване SV G NW 200, Nr. 6, със защитен кант от чугун, 0,5 % наклон |
200 |
6 |
0,5% |
325 |
1000 |
119.5 |
8 |
|
16712 |
BGZ-S Улей за тежко натоварване SV G NW 200, Nr. 7, със защитен кант от чугун, 0,5 % наклон |
200 |
7 |
0,5% |
330 |
1000 |
120.5 |
8 |
|
16713 |
BGZ-S Улей за тежко натоварване SV G NW 200, Nr. 8, със защитен кант от чугун, 0,5 % наклон |
200 |
8 |
0,5% |
335 |
1000 |
121.5 |
8 |
|
16714 |
BGZ-S Улей за тежко натоварване SV G NW 200, Nr. 9, със защитен кант от чугун, 0,5 % наклон |
200 |
9 |
0,5% |
340 |
1000 |
122.5 |
8 |
|
16715 |
BGZ-S Улей за тежко натоварване SV G NW 200, Nr. 10, със защитен кант от чугун, 0,5 % наклон |
200 |
10 |
0,5% |
345 |
1000 |
123.5 |
8 |
|
16730 |
BGZ-S Улей за тежко натоварване SV G NW 200, Nr. 11, със защитен кант от чугун, 0,5 % наклон |
200 |
11 |
0,5% |
350 |
1000 |
124.5 |
8 |
|
16731 |
BGZ-S Улей за тежко натоварване SV G NW 200, Nr. 12, със защитен кант от чугун, 0,5 % наклон |
200 |
12 |
0,5% |
355 |
1000 |
125.5 |
8 |
|
16732 |
BGZ-S Улей за тежко натоварване SV G NW 200, Nr. 13, със защитен кант от чугун, 0,5 % наклон |
200 |
13 |
0,5% |
360 |
1000 |
126.5 |
8 |
|
16733 |
BGZ-S Улей за тежко натоварване SV G NW 200, Nr. 14, със защитен кант от чугун, 0,5 % наклон |
200 |
14 |
0,5% |
365 |
1000 |
127.5 |
8 |
|
16734 |
BGZ-S Улей за тежко натоварване SV G NW 200, Nr. 15, със защитен кант от чугун, 0,5 % наклон |
200 |
15 |
0,5% |
370 |
1000 |
128.5 |
8 |
|
16735 |
BGZ-S Улей за тежко натоварване SV G NW 200, Nr. 16, със защитен кант от чугун, 0,5 % наклон |
200 |
16 |
0,5% |
375 |
1000 |
129.5 |
8 |
|
16736 |
BGZ-S Улей за тежко натоварване SV G NW 200, Nr. 17, със защитен кант от чугун, 0,5 % наклон |
200 |
17 |
0,5% |
380 |
1000 |
130.5 |
8 |
|
16737 |
BGZ-S Улей за тежко натоварване SV G NW 200, Nr. 18, със защитен кант от чугун, 0,5 % наклон |
200 |
18 |
0,5% |
385 |
1000 |
131.5 |
8 |
|
16738 |
BGZ-S Улей за тежко натоварване SV G NW 200, Nr. 19, със защитен кант от чугун, 0,5 % наклон |
200 |
19 |
0,5% |
390 |
1000 |
132.5 |
8 |
|
16739 |
BGZ-S Улей за тежко натоварване SV G NW 200, Nr. 20, със защитен кант от чугун, 0,5 % наклон |
200 |
20 |
0,5% |
395 |
1000 |
133.5 |
8 |
|
16716 |
BGZ-S Улей за тежко натоварване SV G NW 200, Nr. 0, стр. дължина 500, със защитен кант от чугун, без наклон |
200 |
0 |
без наклон |
295 |
500 |
57 |
8 |
Решетки с номинален размер 200 мм
|
Арт. № |
Описание |
Решетка |
Материал |
Размери |
Клас на нат-не |
Шлиц / Меш |
Kg |
Пак. |
Пол. площ |
|
БДС EN 1433 |
ш-на |
бр. |
на отвори |
||||||
|
кв. мм |
|||||||||
|
22079 |

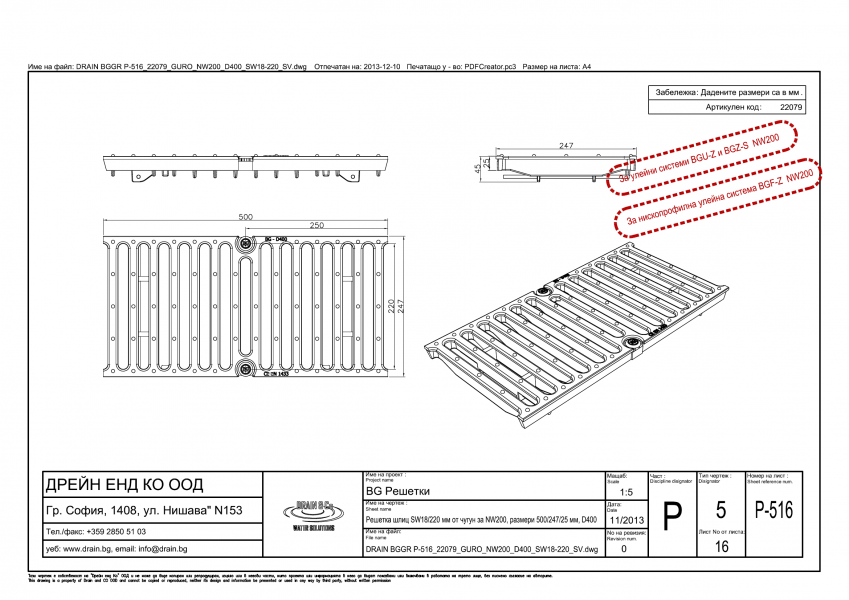

BG-SV Решетка чугун NW 200, 500/247/25, SW 18/220, Клас D 400 kN със система за бързо заключване |
Решетка шлиц |
чугун |
500/247 |
D 400 kN |
SW 18/220 |
8.2 |
60 |
1075 |
|
22172 |

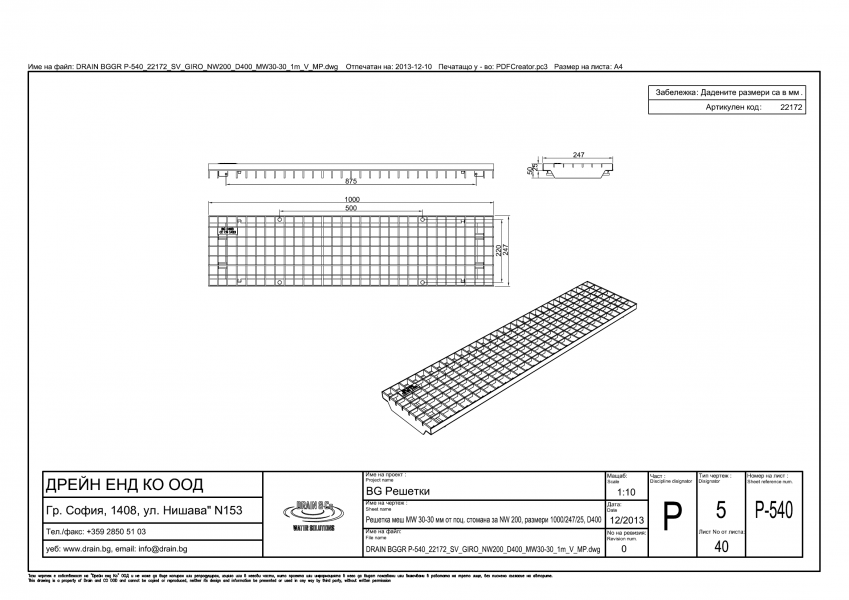

BG-SV Решетка меш NW 200, 1000/247/25, MW 30/30, Клас D 400 kN със система за бързо заключване |
Решетка меш |
Поц. стомана |
1000/247 |
D 400 kN |
MW 30/30 |
12.6 |
60 |
1940 |
|
22173 |

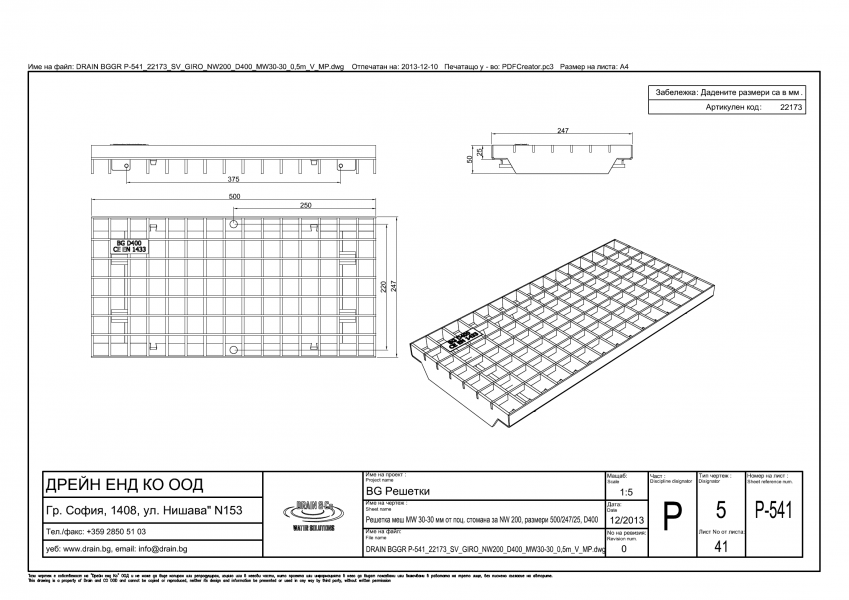

BG-SV Решетка меш NW 200, 500/247/25, MW 30/30, Клас D 400 kN със система за бързо заключване |
Решетка меш |
Поц. стомана |
500/247 |
D 400 kN |
MW 30/30 |
6.4 |
60 |
1940 |
|
22774 |

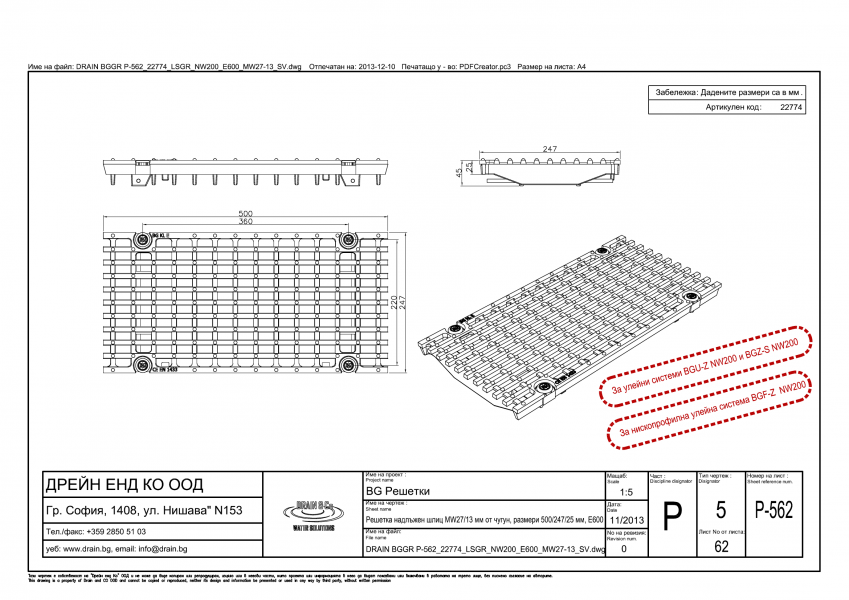

BG-SV Решетка чугун надлъжен шлиц NW 200, 500/247/25, MW 27/13, Клас E 600 kN, със система за бързо заключване |
Надл. шлиц |
чугун |
500/247 |
E 600 kN |
MW 27/13 |
9.1 |
60 |
960 |
|
22775 |
Решетка чугун надлъжен шлиц NW 200, 500/247/25, MW 27/13, Клас E 600 kN, включ. заключване с 4 болта |
Надл. шлиц |
чугун |
500/247 |
E 600 kN |
MW 27/13 |
9.1 |
60 |
960 |
|
22078 |

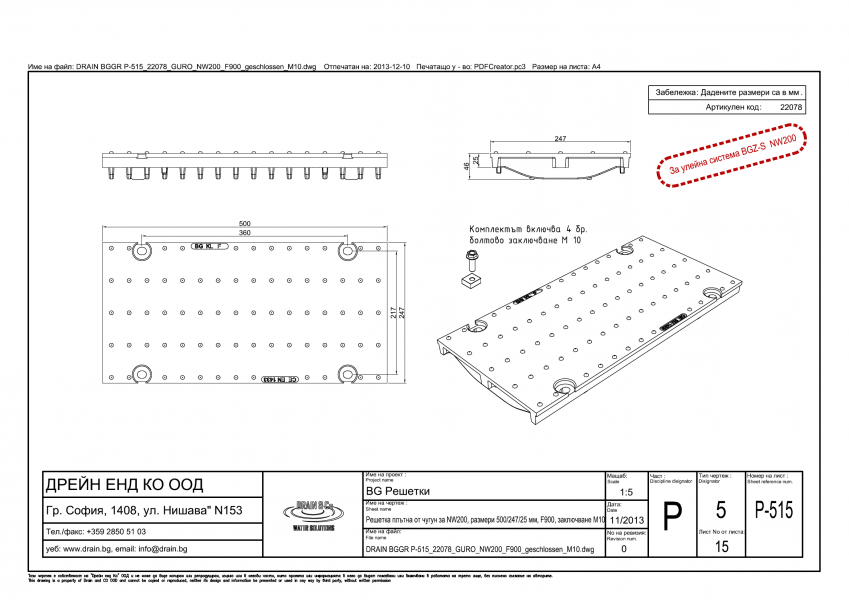

Решетка чугун NW 200, 500/247/25, плътна, Клас F 900 kN, включ. заключване с 4 болта |
Решетка плътна |
чугун |
500/247 |
F 900 kN |
geschlossen |
16.8 |
60 |
0 |
|

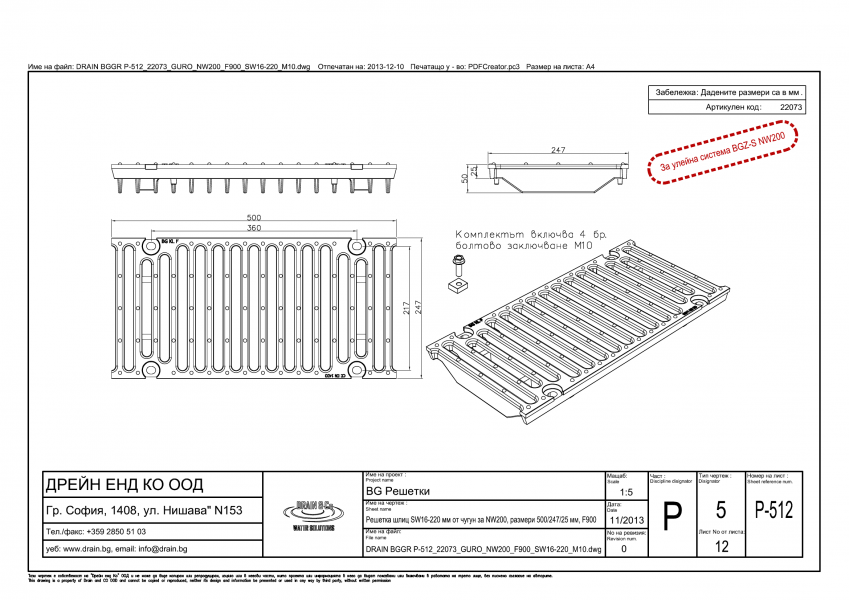

22073 |
Решетка чугун NW 200, 500/247/25, SW 16/220, Клас F 900 kN, включ. заключване с 4 болта |
Решетка шлиц |
чугун |
500/247 |
F 900 kN |
SW 16/220 |
11.1 |
60 |
1045 |
Принадлежности
|
30002 |
Допълнение за улеи с отвор DN 200, диаметър 202 |
|
22204 |
BGZ-S Шахта SV G NW 200, със защитен кант от чугун и щутцер на DN 200 |
|
22512 |
Кошница за едри отпадъци за Шахта NW 200, пластмаса |
|
30040 |
Воден затвор от PVC извивка DN 200/87° |
|
22240 |
Челна плоча NW 200, тапа, поцинк. (BGU-Z SV, BGZ-S SV) |
|
22241 |
Челна плоча NW 200, с щутцер DN 200, поцинк. (BGU-Z SV, BGZ-S SV) |
|
22280 |
BG-SV Болтово заключване за Решетка МЕШ |
|
22281 |
BG-SV Болтово заключване за Решетка чугун |
Снимки:
|
|
|
|
|
|
|
|
