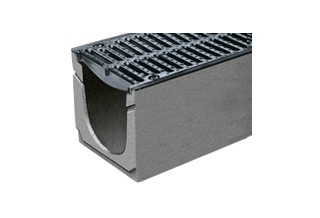

DRAIN BGZ-S 400
BGZ-S SV Отводнителни улеи за тежко натоварване
с чугунен кант, бързо или болтово заключване до клас натоварване F900 съгласно БДС EN 1433.
Високо качествено бетонно тяло с чугунени кантове позволява безопасна челна връзка по между им, 4-ри болтовото заключване, което гарантира високо якостна връзка между улея и решетката.
Това прави системата подходяща за повърхностно линейно отводняване на индустриални зони (складове и паркинги), товаро - разтоварителни зони, петролни станции, магистрали, автомобилни пътища, ж.п. гари и др.
Номинална широчина: 400 мм
Строителна широчина: 494 мм
Строителна височина:от 495 мм
Решетки: Безболтово заключване и болтово заключване.
По избор хоризонтални улеи с и без наклон.
Клас натоварване: А15 до F900

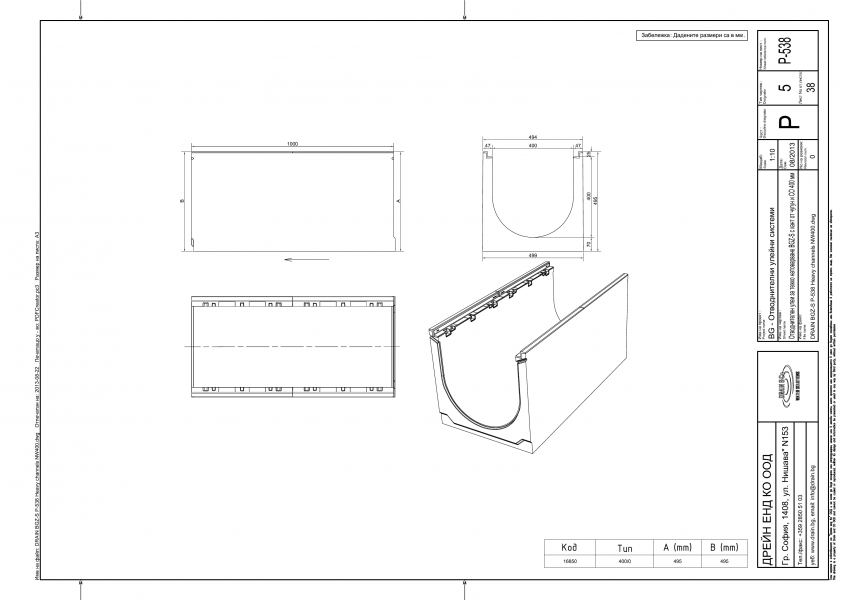

BGZ-S SV с номинална широчина 400 мм
|
Арт. № |
Описание |
НШ, мм |
№ |
Наклон/Отвор |
Стр. в-на |
Дължина |
Тегло |
Пак. |
|
в мм |
в мм |
kg/бр. |
бр. |
|||||
|
16850 |
BGZ-S Улей за тежко натоварване G NW 400, Nr. 0, със защитен кант от чугун, без наклон |
400 |
0 |
без наклон |
495 |
1000 |
225 |
4 |
|
16851 |
BGZ-S Улей за тежко натоварване G NW 401, Nr. 0, със защитен кант от чугун и отвор за заустване, без наклон |
400 |
0 |
отвор без наклон |
495 |
1000 |
218 |
4 |
Решетки с номинален размер 400 мм
|
Арт. № |
Описание |
Решетка |
Мат-л |
Размери |
Клас на нат-не |
Шлиц / Меш |
Kg |
Пак. |
Пол. площ |
|
БДС EN 1433 |
ш-на |
бр. |
на отвори |
||||||
|
кв. мм |
|||||||||
|
22088 |

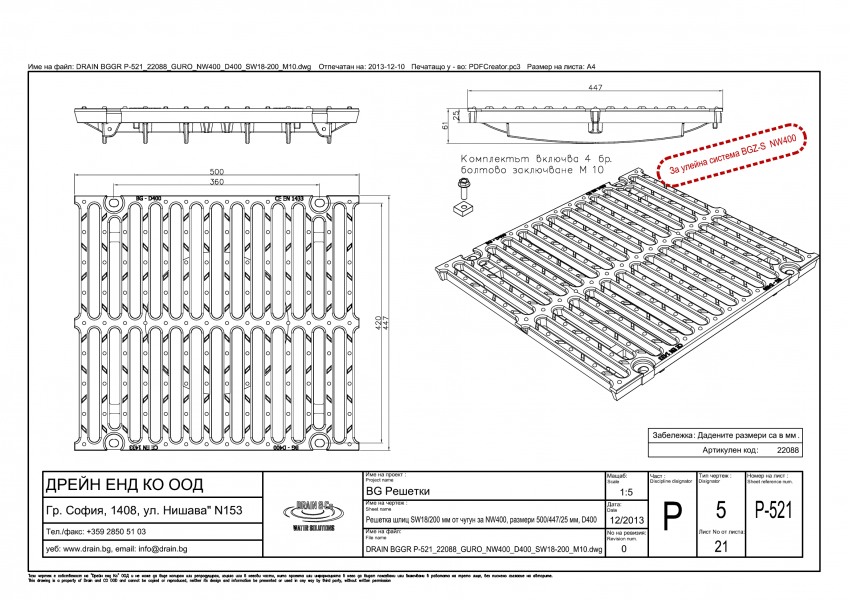

Решетка чугун NW 400, 500/447/25, SW 18/200, Клас D 400 kN, включ. заключване с 4 болта |
Решетка шлиц |
чугун |
500/447 |
D 400 kN |
20.5 |
20 |
1920 |
|
|
22086 |
Решетка чугун NW 400, 500/447/25, SW 15/125, Клас E 600 kN, включ. заключване с 4 болта |
Решетка шлиц |
чугун |
500/447 |
E 600 kN |
SW 15/125 |
35.5 |
20 |
1780 |
|
22087 |

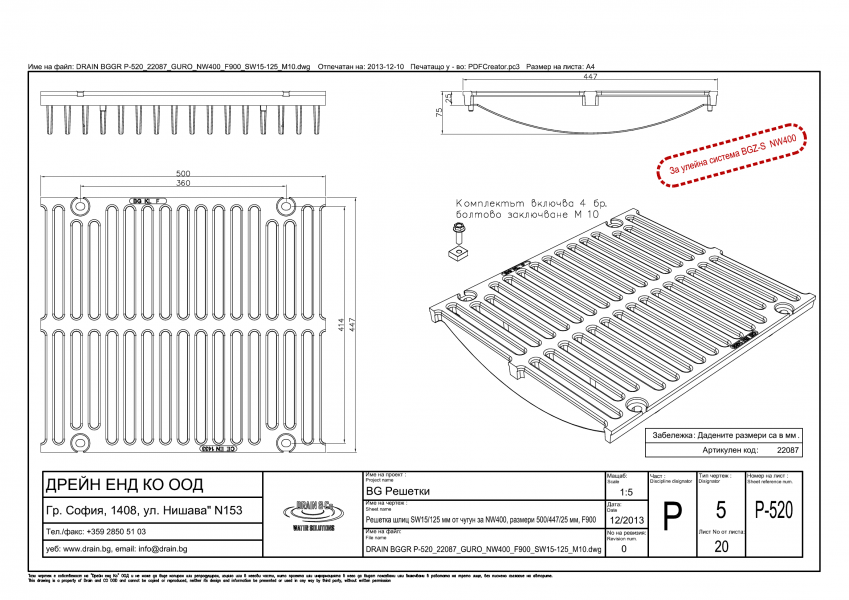

Решетка чугун NW 400, 500/447/25, SW 15/125, Клас F 900 kN, включ. заключване с 4 болта |
Решетка шлиц |
чугун |
500/447 |
F 900 kN |
SW 15/125 |
40.6 |
20 |
1780 |
Принадлежности
|
Арт. № |
Описание |
|
30002 |
Допълнение за улеи с отвор DN 200, диаметър 202 |
|
22194 |
BGZ-S Шахта G NW 400, 550/565/990, 2-ставна, със защитен кант от чугун и щутцер на DN 200 |
|
22214 |
Кошница за едри отпадъци за Шахта NW 400, поцинк. (BGZ-S SV) |
|
30040 |
Воден затвор от PVC извивка DN 200/87° |
|
22260 |
Челна плоча NW 400, тапа, поцинк. (BGZ-S SV) |
|
22261 |
Челна плоча NW 400, с щутцер DN 200, поцинк. (BGZ-S SV) |
|
22281 |
BG-SV Болтово заключване за Решетка чугун |
Снимки:
|
|
|
|
