DRAIN BGZ-S 500

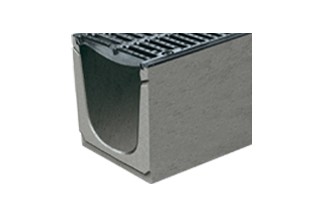

BGZ-S SV Отводнителни улеи за тежко натоварване
с чугунен кант, бързо или болтово заключване до клас натоварване F900 съгласно БДС EN 1433.
Високо качествено бетонно тяло с чугунени кантове позволява безопасна челна връзка по между им, 4-ри болтовото заключване, което гарантира високо якостна връзка между улея и решетката.
Това прави системата подходяща за повърхностно линейно отводняване на индустриални зони (складове и паркинги), товаро - разтоварителни зони, петролни станции, магистрали, автомобилни пътища, ж.п. гари и др.
Номинална широчина: 500 мм
Строителна широчина: 620 мм
Строителна височина:от 625 мм
Решетки: Безболтово заключване и болтово заключване.
По избор хоризонтални улеи с и без наклон.
Клас натоварване: А15 до F900
BGZ-S SV с номинална широчина 500 мм
|
Арт. № |
Описание |
НШ, мм |
№ |
Наклон/Отвор |
Стр. в-на |
Дължина |
Тегло |
Пак. |
|
в мм |
в мм |
kg/бр. |
бр. |
|||||
|
16950 |

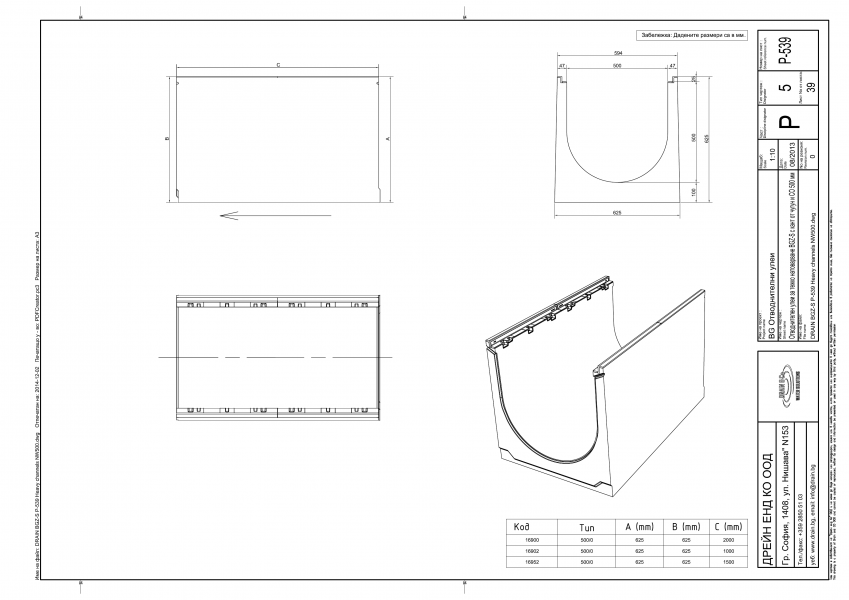

BGZ-S Улей за тежко натоварване V NW 500, Nr. 0, със защитен кант от стомана поцинк., без наклон, стр. дължина 2500 |
500 |
0 |
без наклон |
625 |
2500 |
950 |
1 |
|
16951 |
BGZ-S Улей за тежко натоварване V NW 500, Nr. 0, със защитен кант от стомана поцинк., без наклон, стр. дължина 1000 |
500 |
0 |
без наклон |
625 |
1000 |
380 |
2 |
|
16955 |
BGZ-S Улей за тежко натоварване V NW 501, Nr. 0, mit verz.Zarge и отвор за заустване, без наклон, стр. дължина 2500 |
500 |
0 |
отвор без наклон |
625 |
2500 |
950 |
1 |
Решетки с номинален размер 500 мм
|
Арт. № |
Описание |
Решетка |
Мат-л |
Размери |
Клас на нат-не |
Шлиц / Меш |
Kg |
Пак. |
Пол. площ |
|
БДС EN 1433 |
ш-на |
бр. |
на отвори |
||||||
|
кв. мм |
|||||||||
|
22094 |

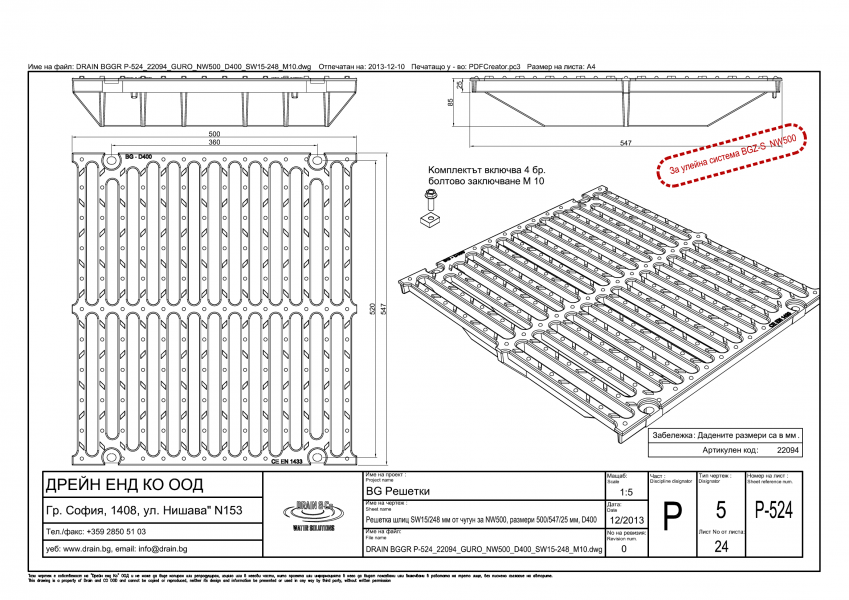

Решетка чугун NW 500, 500/547/25, SW 15/248, Клас D 400 kN, включ. заключване с 4 болта M10 |
Решетка шлиц |
чугун |
500/547 |
D 400 kN |
SW 15/248 |
30.2 |
12 |
2590 |
|
22091 |

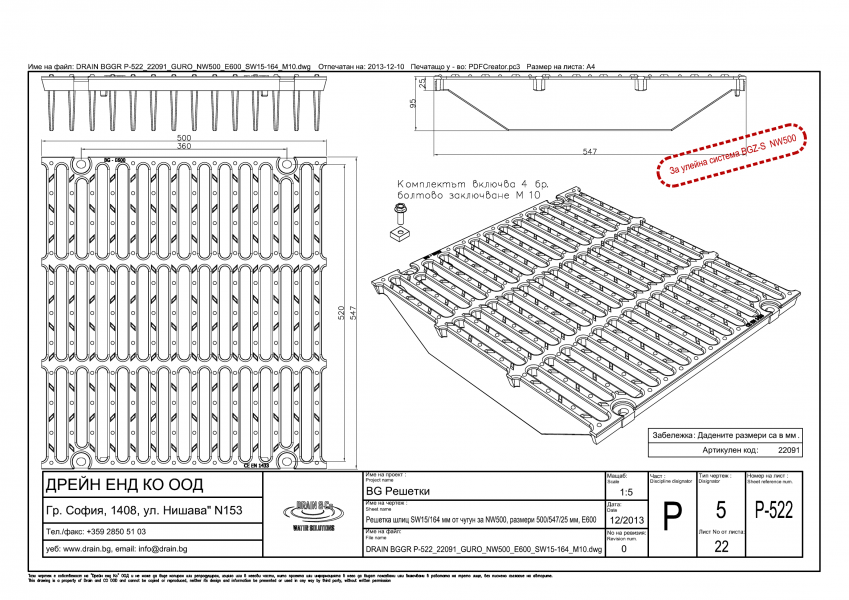

Решетка чугун NW 500, 500/547/25, SW 15/248, Клас E 600 kN, включ. заключване с 4 болта M10 |
Решетка шлиц |
чугун |
500/547 |
E 600 kN |
31 |
10 |
2350 |
Принадлежности
|
Арт. № |
Описание |
|
22270 |
Челна плоча NW 500, тапа, поцинк. (BGZ-S SV) |
|
22271 |
Челна плоча NW 500, с щутцер DN 200, поцинк. (BGZ-S SV) |
|
30002 |
Допълнение за улеи с отвор DN 200, диаметър 202 |
|
22281 |
BG-SV Болтово заключване за Решетка чугун |
