DRAIN BGF-Z 300

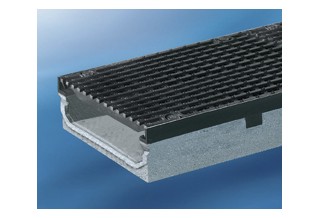

BGF-Z Нископрофилни отводнителни улеи
С кантове от неръждаема, поцинкована стомана и чугун.
Нископрофилна улейна система с кантове от неръждаема, поцинкована стомана и чугун, анкерирани в бетона с иновативна бързо-заключваща SV система и безопасна връзка, подходящи за бърз и лесен монтаж.
Безопасна болтова връзка в канта срещу възможно надлъжно преместване и възможност за болтово заключване.
Преназначен за подземни паркинги, работилници и зони с изисквания към строителната височина на улеите.
Номинална широчина: 300 мм
Строителна широчина: 360 мм
Строителна височина: 140 мм
Решетки: SV - без болтово заключване, с чугунен кант - болтово заключване.
Хоризонтални улеи с без наклон.
Клас натоварване: А15 до Е600
BGF-Z E 300 с кант от неръждаема стомана, бързо заключване SV и болтово заключване (опция)
|
Арт. № |
Описание |
НШ, мм |
№ |
Наклон/Отвор |
Стр. в-на |
Дължина |
Тегло |
Пак. |
|
в мм |
в мм |
kg/бр. |
бр. |
|||||
|
12850 |
BGF-Z Улей нископрофилен SV E NW 300, със защитен кант от неръждаема стомана V2A, стр. височина 140, без наклон |
300 |
без наклон |
140 |
1000 |
52 |
15 |
BGF-Z G 300 с кант от чугун, бързо заключване SV и болтово заключване
|
Арт. № |
Описание |
НШ, мм |
№ |
Наклон/Отвор |
Стр. в-на |
Дължина |
Тегло |
Пак. |
|
в мм |
в мм |
kg/бр. |
бр. |
|||||
|

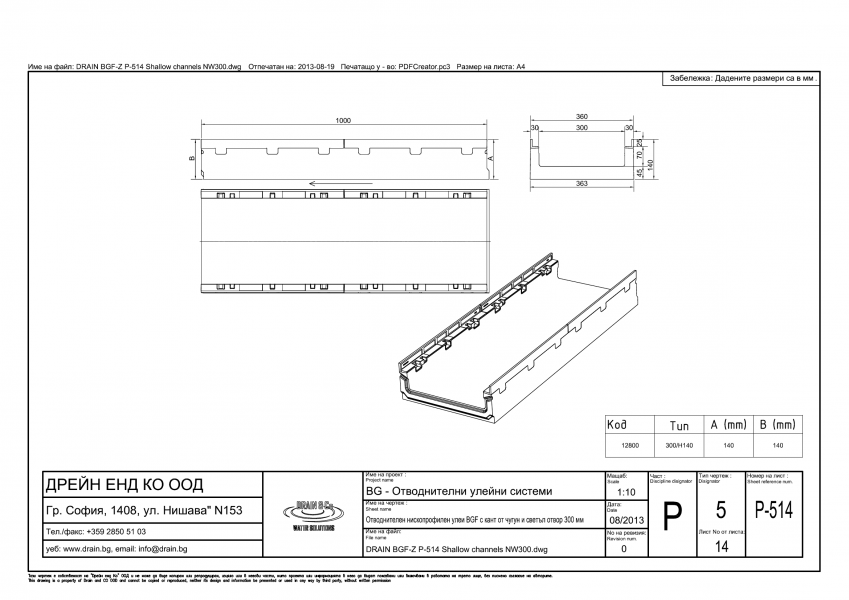

12800 |
BGF-Z Улей нископрофилен SV G NW 300, със защитен кант от чугун, стр. височина 140, без наклон |
300 |
без наклон |
140 |
1000 |
53 |
15 |

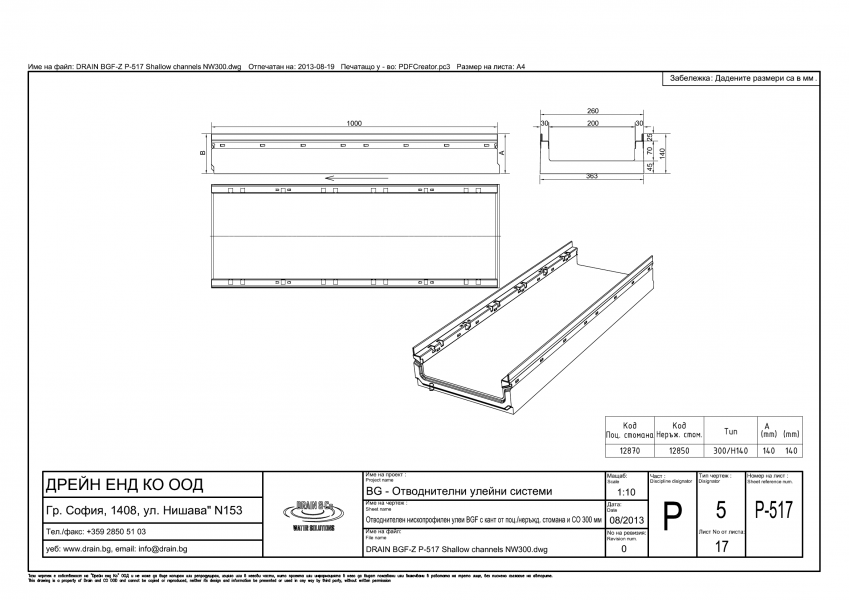

BGF-Z V 300 с кант от поцинкована стомана, бързо заключване SV и болтово заключване (опция)
|
Арт. № |
Описание |
НШ, мм |
№ |
Наклон/Отвор |
Стр. в-на |
Дължина |
Тегло |
Пак. |
|
в мм |
в мм |
kg/бр. |
бр. |
|||||
|
12870 |
BGF-Z Улей нископрофилен SV V NW 300, със защитен кант от стомана поцинк., стр. височина 140, без наклон |
300 |
без наклон |
140 |
1000 |
52 |
15 |
Решетки с номинален размер 300 мм
|
Арт. № |
Описание |
Решетка |
Мат-л |
Размери |
Клас на нат-не |
Шлиц / Меш |
Kg |
Пак. |
Пол. площ |
|
БДС EN 1433 |
ш-на |
бр. |
на отвори |
||||||
|
кв. мм |
|||||||||
|

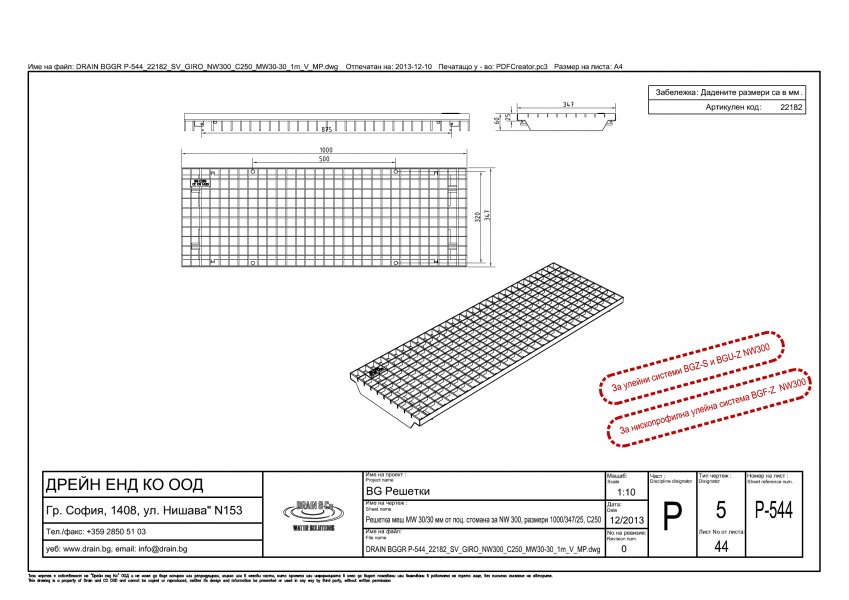

22182 |
BG-SV Решетка МЕШ NW 300, 1000/347/25, меш 30/30, Клас C 250 kN, поцинк. със система за бързо заключване |
Решетка меш |
Поц. стомана |
1000/347 |
C 250 kN |
MW 30/30 |
23.3 |
30 |
2565 |
|

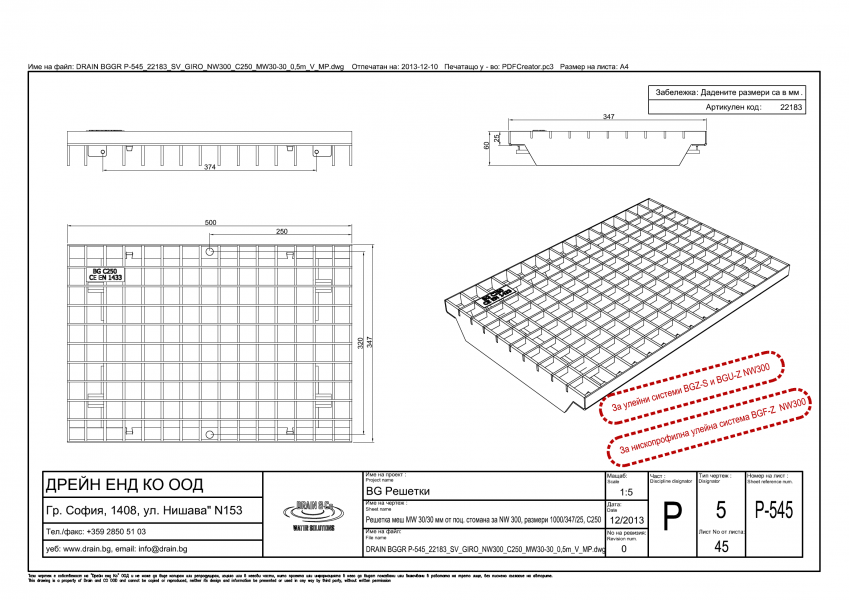

22183 |
BG-SV Решетка МЕШ NW 300, 500/347/25, меш 30/30, Клас C 250 kN, поцинк. със система за бързо заключване |
Решетка меш |
Поц. стомана |
500/347 |
C 250 kN |
MW 30/30 |
11.7 |
30 |
2565 |
|

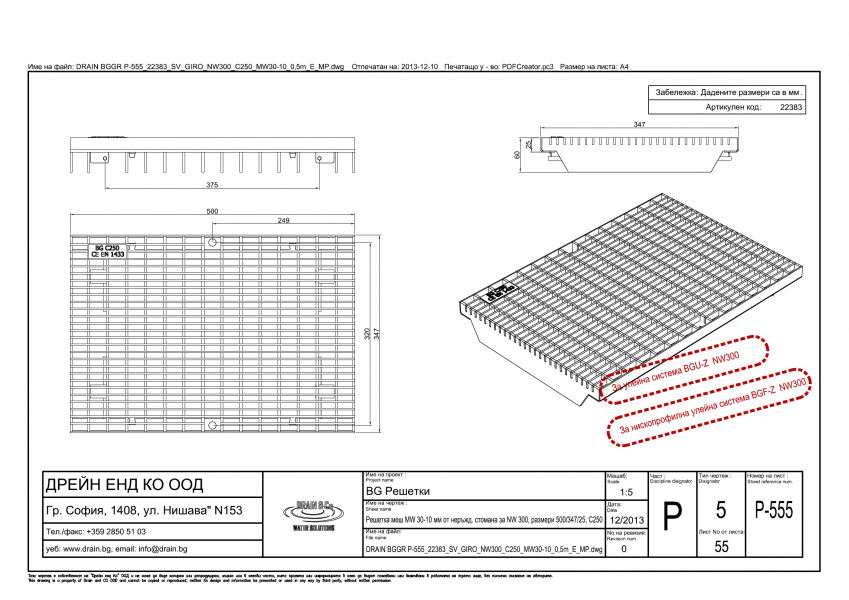

22383 |
BG-SV Решетка МЕШ NW 300, стомана неръждаема V2A, 500/347/25, меш 30/10, Клас C 250 kN |
Решетка меш |
Неръж.ст. 1.4301 V2A |
500/347 |
C 250 kN |
MW 30/10 |
12.1 |
30 |
1990 |
|

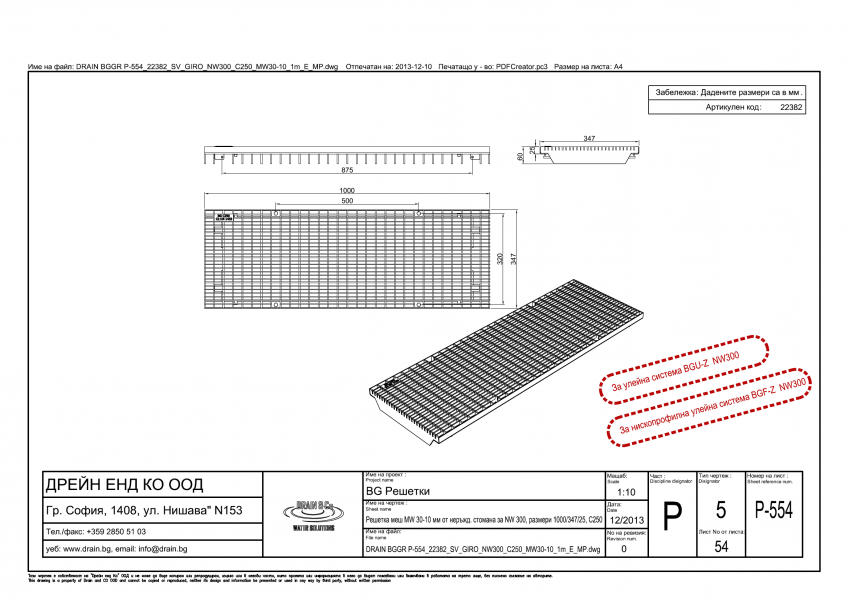

22382 |
BG-SV Решетка МЕШ NW 300, стомана неръждаема V2A, 1000/347/25, меш 30/10, Клас C 250 kN |
Решетка меш |
Неръж.ст. 1.4301 V2A |
1000/347 |
C 250 kN |
MW 30/10 |
24.1 |
30 |
1990 |
|
22031 |
BG-SV Решетка чугун NW 300, 500/347/25, SW 18/150, Клас D 400 kN, със система за бързо заключване |
Решетка шлиц |
чугун |
500/347 |
D 400 kN |
SW 18/150 |
16.5 |
30 |
1440 |
|

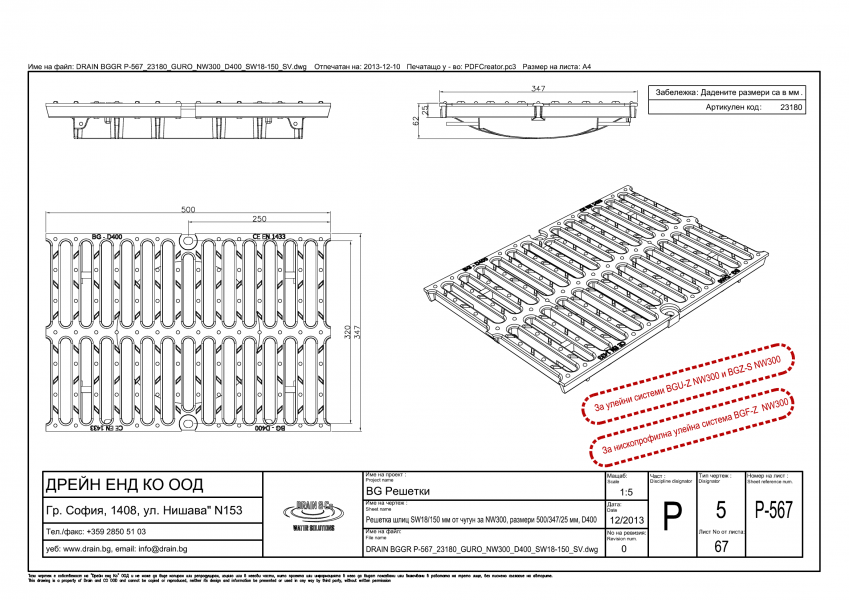

23180 |
BG-SV Решетка чугун NW 300, 500/347/25, SW 18/150, Клас D 400 kN, със система за бързо заключване |
Решетка шлиц |
чугун |
500/347 |
D 400 kN |
SW 18/150 |
15.2 |
30 |
1440 |
|

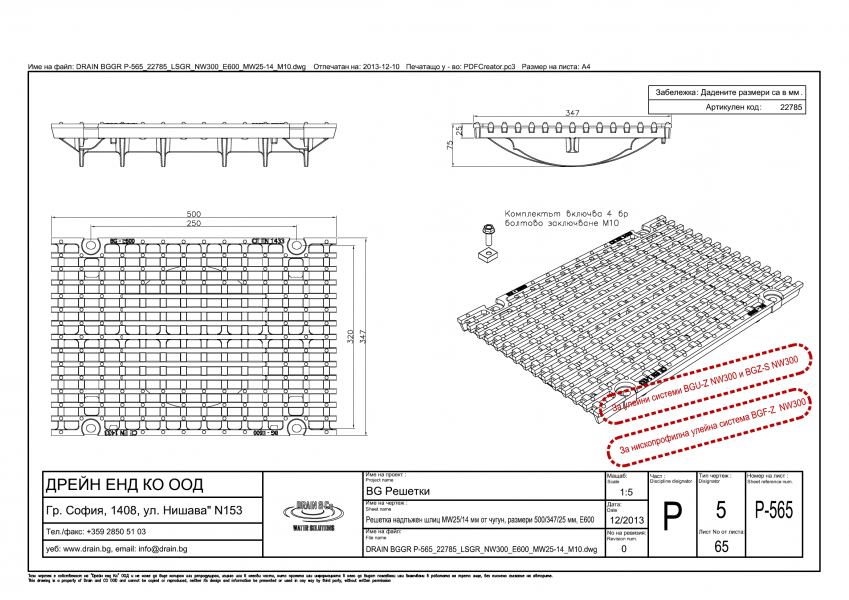

22785 |
Решетка чугун надлъжен шлиц NW 300, 500/347/25, MW 25/14, Клас E 600 kN, включ. заключване с 4 болта |
Надл. шлиц |
чугун |
500/347 |
E 600 kN |
MW 25/14 |
15.7 |
30 |
1350 |
|

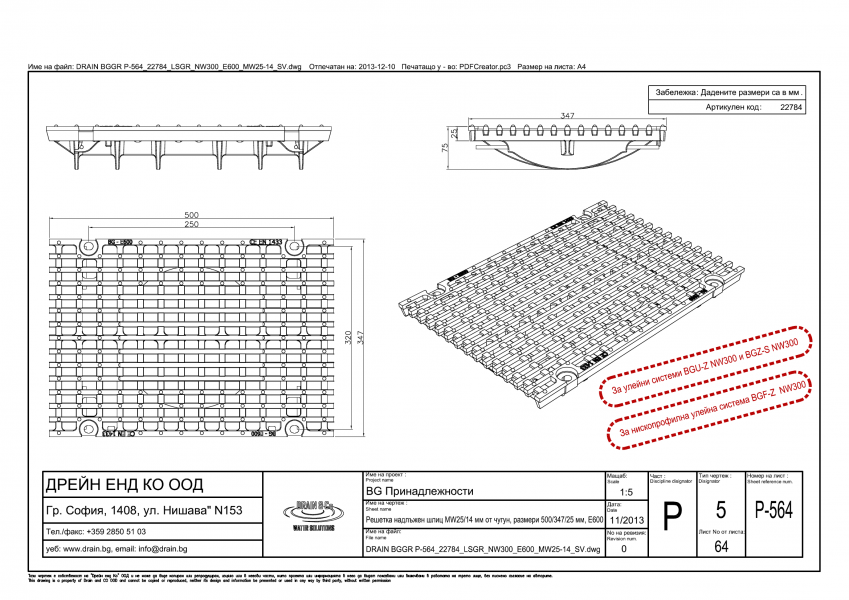

22784 |
BG-SV Решетка чугун надлъжен шлиц NW 300, 500/347/25, MW 25/14, Клас E 600 kN, със система за бързо заключване |
Надл. шлиц |
чугун |
500/347 |
E 600 kN |
MW 25/14 |
15.7 |
30 |
1350 |
