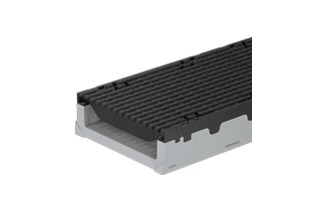

FILCOTEN pro mini 300 G
Високо устойчиви - чувствително леки
FILCOTEN pro G 300 е ниско-профилен отводнителен улей от олекотен фазер-бетон със защитен кант от чугун за клас на натоварване до Е600 съгласно БДС EN 1433.
Решетки меш или от чугун с бързо заключваща се система. Допълнително, може да бъде използван заключващ механизъм против вандализъм и болтово заключване.
Номинална широчина: 300 мм
Строителна широчина: 360 мм
Строителна височина: 120 / 300 мм
Решетки: SV - без болтово заключване и болтово заключване
По избор хоризонтални улеи без наклон.
Клас натоварване: А15 до Е600
FILCOTEN pro G с номинален размер 300 мм
|
Арт. № |
Описание |
НШ, мм |
№ |
Наклон/Отвор |
Стр. в-на |
Дължина |
Тегло |
Пак. |
|
в мм |
в мм |
kg/бр. |
бр. |
|||||
|
10530100 |
FILCOTEN pro mini G NW 300 oтводнителен улей от фибробетон с кант от чугун, без наклон, дължина 1000 мм, височина 120 мм |
300 |
без наклон |
120 |
1000 |
38.6 |
||
|
10530170 |
FILCOTEN pro mini G NW 300 oтводнителен улей от фибробетон с кант от чугун, с отвор без наклон, дължина 1000 мм, височина 120 мм |
300 |
отвор без наклон |
120 |
1000 |
36.9 |
||
|

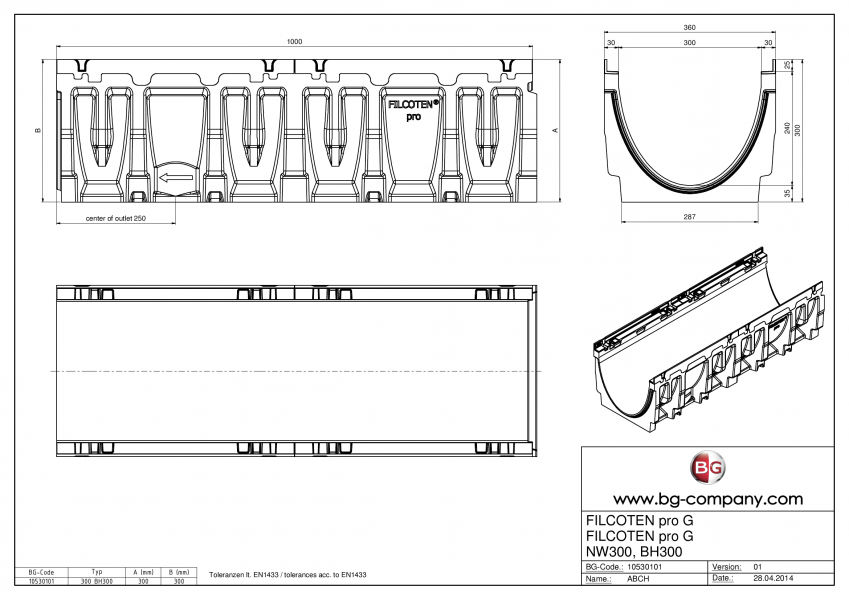

10530101 |
FILCOTEN pro mini G NW 300 oтводнителен улей от фибробетон с кант от чугун, без наклон, дължина 1000 мм, височина 300 мм |
300 |
без наклон |
300 |
1000 |
64.9 |
||
|
10530171 |
FILCOTEN pro mini G NW 300 oтводнителен улей от фибробетон с кант от чугун, с отвор без наклон, дължина 1000 мм, височина 300 мм |
300 |
отвор без наклон |
300 |
1000 |
63 |
Решетки с номинален размер 300 мм
|
Арт. № |
Описание |
Решетка |
Мат-л |
Раз-ри |
Клас на нат-не |
Шлиц / Меш |
Kg/ |
Пак. |
Пол. площ |
|
БДС EN 1433 |
ш-на |
бр. |
на отвори |
||||||
|
кв. мм |
|||||||||
|

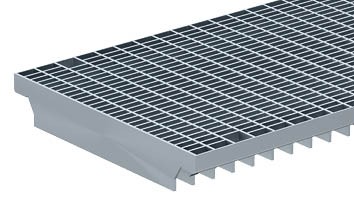

17030222 |
Решетка МЕШ NW 300, 1000/347/20, MW30/10, Клас C 250 kN, поцинк. (pro) |
Решетка меш |
Поц. стомана |
1000/347 |
C 250 kN |
MW 30/10 |
23.1 |
2305 |
|
|
17030223 |
Решетка МЕШ NW 300, 500/347/20, MW30/10, Клас C 250 kN, поцинк. (pro) |
Решетка меш |
Поц. стомана |
500/347 |
C 250 kN |
MW 30/10 |
11.6 |
2295 |
|
|

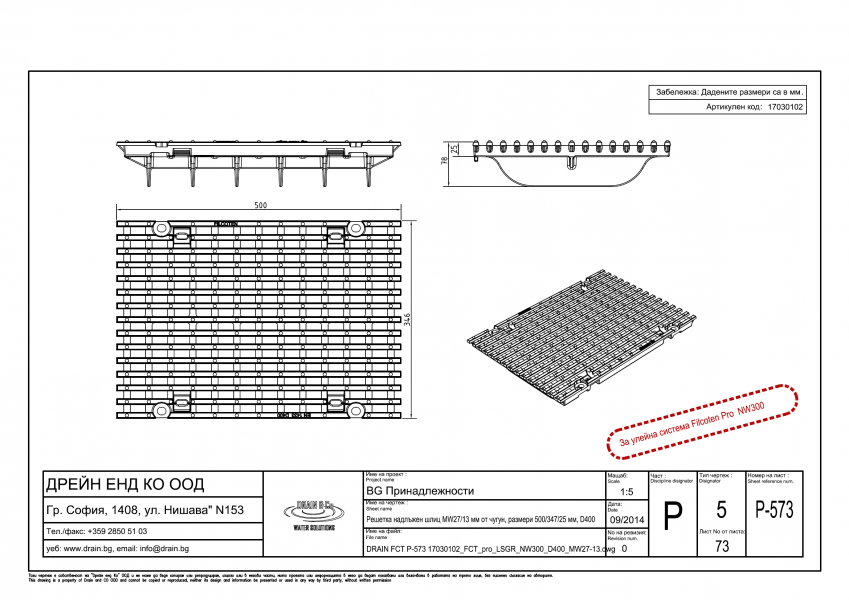

17030102 |
Решетка чугун надлъжен шлиц NW 300, 500/347/20, MW 29/13, Клас D 400 kN (pro) SV |
Надл. шлиц |
Чугун |
500/347 |
D 400 kN |
MW 29/13 |
15.2 |
1210 |
|
|
17030103 |
Решетка чугун надлъжен шлиц NW 200, 500/222/20, MW 22/13, Клас E 600 kN (pro) заключване с 4 болта |
Надл. шлиц |
Чугун |
500/347 |
E 600 kN |
MW 29/13 |
17.9 |
1210 |
ПРИНАДЛЕЖНОСТИ
|
Арт. № |
Описание |
|
19030210 |
ЧЕЛНА ПЛОЧА NW 300, БЕЗ ОТВОР, СТОМАНА ПОЦ (pro mini 120) |
|
19030213 |
ЧЕЛНА ПЛОЧА NW 300, БЕЗ ОТВОР, СТОМАНА ПОЦ (pro Nr. 0-20) |
|
19030214 |
ЧЕЛНА ПЛОЧА NW 300, С ОТВОР DN200, СТОМАНА ПОЦ (pro Nr. 0-20) |
|
32110 |
Болтово заключване за FIlcoten Pro 300 |
Снимки:
|
|
|
|
