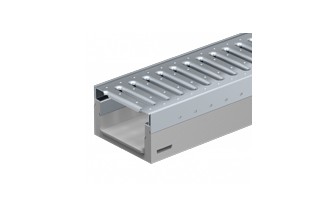

FILCOTEN tec mini V 100
Нископрофилна отводнителната улейна система FILCOTEN tec mini 100 съдържа превъзходните характеристики на серията FILCOTEN и допълнителни изиквания спрямо безопасността. Анкерните ребра осигурават сигурно замонолитване тялото на улея в бетонното легло. Специалният дизайн на канта от поцинкована стомана позволява сигурно заключване на решетките посредством само-заключваща се система.
Разнообразните вариантни решения от меш и шлиц решетки от поцинкована стомана и чугун, перфорирани и дизайн решекти правят системата да изглежда чудесноестетически и приложима за почти всички повърхности до клас на натоварване C 250 съгласно БДС EN 1433.
Оптимален монтаж в пешеходни зони, паркинги, спортни и възстанояване съоръжения и подобни.
Номинална широчина: 100 мм
Строителна широчина: 132 мм
Строителна височина: 80 мм
Решетки: SV - без болтово заключване.
По избор хоризонтални улеи без наклон.
Клас натоварване: А15 до C250
FILCOTEN tec mini с номинална широчина 100 мм
|
Арт. № |
Описание |
НШ, мм |
№ |
Наклон/Отвор |
Стр. в-на |
Дължина |
Тегло |
Пак. |
|
в мм |
в мм |
kg/бр. |
бр. |
|||||
|
10210201 |
FILCOTEN tec mini V NW 100, H=80 mm, без наклон |
100 |
без наклон |
80 |
1000 |
8.8 |
72 |
|
|
10210271 |
FILCOTEN tec mini V NW 101, H=80 mm, с отвор за заустване DN 100, без наклон |
100 |
отвор без наклон |
80 |
1000 |
8.8 |
72 |
|
| 10210200 | FILCOTEN tec mini V NW 100, H=60 mm, без наклон | 100 | без наклон | 60 | 1000 | 7.1 | 72 | |
| 10210270 | FILCOTEN tec mini V NW 101, H=60 mm, с отвор за заустване DN 100, без наклон | 100 | отвор без наклон | 60 | 1000 | 72 |
Решетки с номинален размер 100 мм
|
Арт. № |
Решетка |
Материал |
Размери |
Клас на нат-не |
Шлиц / Меш |
Kg/ |
Пак. |
Пол. площ |
|
|
БДС EN 1433 |
ш-на |
бр. |
на отвори |
||||||
|
кв. мм |
|||||||||
|
17010304 |
Решетка на дупки NW 100, 1000/122/20, диаметър отвор 6,5 mm, Клас A 15 kN, стомана неръждаема V2A (tec) |
Перфорирана решетка |
Неръж.ст. 1.4301 V2A |
1000/122 |
A 15 kN |
DN 6,5 |
1.9 |
120 |
170 |
|
17010204 |
Решетка на дупки NW 100, 1000/122/20, диаметър отвор 6,5 mm, Клас A 15 kN, поцинк. (tec) |
Перфорирана решетка |
Поц. стомана |
1000/122 |
A 15 kN |
DN 6,5 |
1.9 |
120 |
170 |
|
17010205 |
Решетка на дупки NW 100, 500/122/20, диаметър отвор 6,5 mm, Клас A 15 kN, поцинк. (tec) |
Перфорирана решетка |
Поц. стомана |
500/122 |
A 15 kN |
DN 6,5 |
1 |
120 |
170 |
|
17010303 |
Решетка шлиц NW 100, 500/122/20, SW 5/85, Клас A 15 kN, стомана неръждаема V2A (tec) |
Шлиц решетка |
Неръж.ст. 1.4301 V2A |
500/122 |
A 15 kN |
SW 5/85 |
0.78 |
120 |
190 |
|
17010302 |
Решетка шлиц NW 100, 1000/122/20, SW 5/85, Клас A 15 kN, стомана неръждаема V2A (tec) |
Шлиц решетка |
Неръж.ст. 1.4301 V2A |
1000/122 |
A 15 kN |
SW 5/85 |
1.54 |
240 |
190 |
|
17010202 |
Решетка шлиц NW 100, 1000/122/20, SW 8/85, Клас A 15 kN, поцинк. (tec) |
Шлиц решетка |
Поц. стомана |
1000/122 |
A 15 kN |
SW 8/85 |
1.54 |
240 |
275 |
|
17010203 |
Решетка шлиц NW 100, 500/122/20, SW 8/85, Клас A 15 kN, поцинк. (tec) |
Шлиц решетка |
Поц. стомана |
500/122 |
A 15 kN |
SW 8/85 |
0.78 |
120 |
275 |
|
17010220 |
Решетка МЕШ NW 100, 1000/122/20, меш 30/10, Клас B 125 kN, поцинк. (tec, pro) |
Решетка меш |
Поц. стомана |
1000/122 |
B 125 kN |
MW 30/10 |
2.78 |
120 |
980 |
|
17010221 |
Решетка МЕШ NW 100, 500/122/20, меш 30/10, Клас B 125 kN, поцинк. (tec, pro) |
Решетка меш |
Поц. стомана |
500/122 |
B 125 kN |
MW 30/10 |
1.4 |
100 |
950 |
|
17010322 |
Решетка МЕШ NW 100, 1000/122/20, меш 30/10, Клас C 250 kN, стомана неръждаема V2A (tec, pro) |
Решетка меш |
Неръж.ст. 1.4301 V2A |
1000/122 |
C 250 kN |
MW 30/10 |
3.3 |
120 |
910 |
|
17010323 |
Решетка МЕШ NW 100, 500/122/20, меш 30/10, Клас C 250 kN, стомана неръждаема V2A (tec, pro) |
Решетка меш |
Неръж.ст. 1.4301 V2A |
500/122 |
C 250 kN |
MW 30/10 |
1.6 |
100 |
885 |
|
17010222 |
Решетка МЕШ NW 100, 1000/122/20, меш 30/10, Клас C 250 kN, поцинк. (tec, pro) |
Решетка меш |
Поц. стомана |
1000/122 |
C 250 kN |
MW 30/10 |
3.3 |
120 |
910 |
|
17010223 |
Решетка МЕШ NW 100, 500/122/20, меш 30/10, Клас C 250 kN, поцинк. (tec, pro) |
Решетка меш |
Поц. стомана |
500/122 |
C 250 kN |
MW 30/10 |
1.6 |
100 |
885 |
|
17010101 |
Решетка чугун надлъжен шлиц NW 100, 500/122/20, MW 29/13, Клас C 250 kN (tec, pro) |
Надл. шлиц |
Чугун |
500/122 |
C 250 kN |
MW 29/13 |
3.22 |
240 |
505 |
Принадлежности
|
Арт. № |
Описание |
|
19010200 |
Челна плоча NW 100, тапа, поцинк. (light, tec pro mini) |
|
19010300 |
Челна плоча NW 100, тапа, стомана неръждаема V2A (light, tec pro mini) |
|
32087 |
Заключване против вандализъм за NW 100 (FILCOTEN tec, pro) |
